# Turing Complete 攻略

# 基础逻辑电路

# 原力觉醒

点一下左上角，设置为关

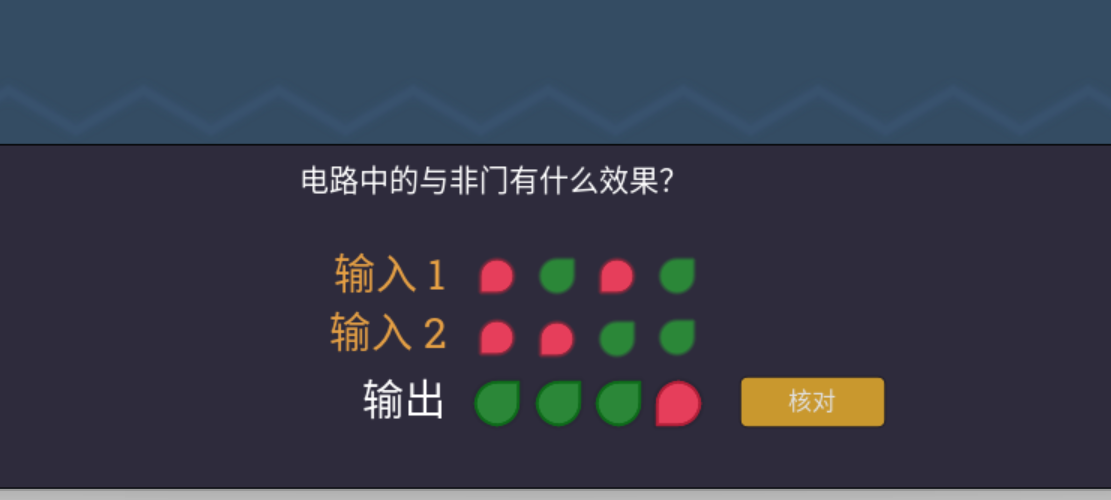

# NAND

Two Input NAND Gate

# NOT

NOT Gate

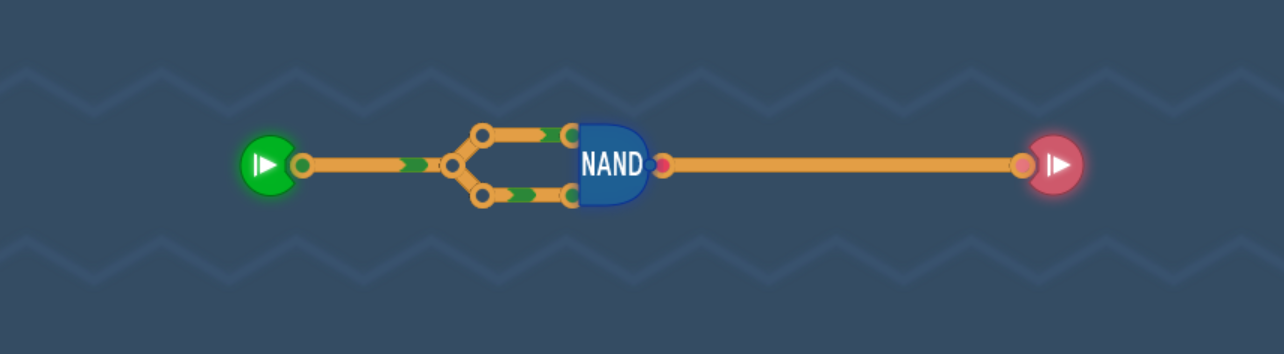

用 NAND 搭建 NOT 门

# AND

Two Input AND Gate

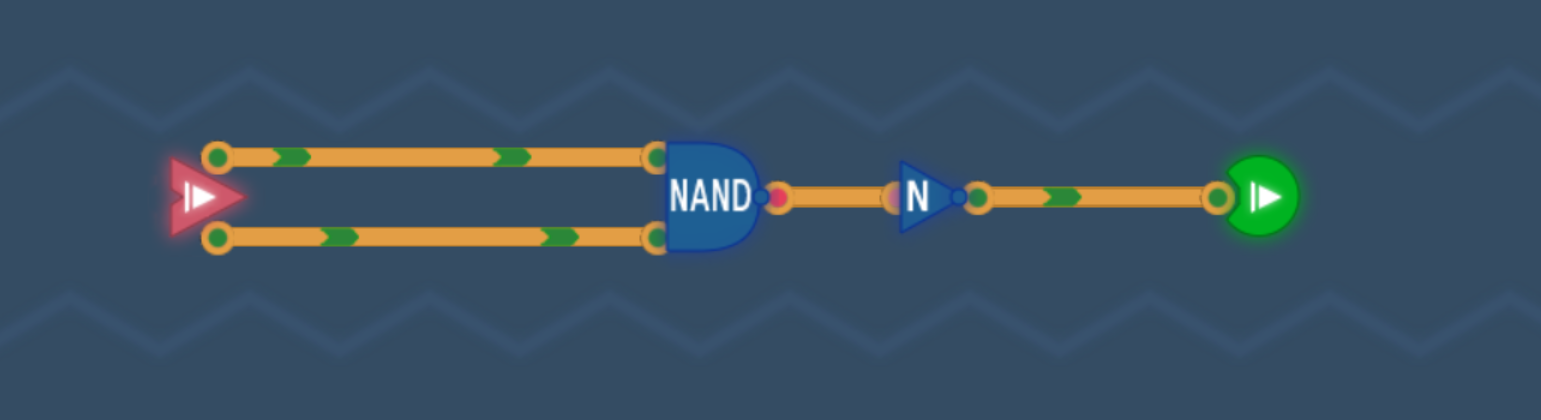

可以用 NAND 和 NOT 门

# NOR

Two Input NOR Gate

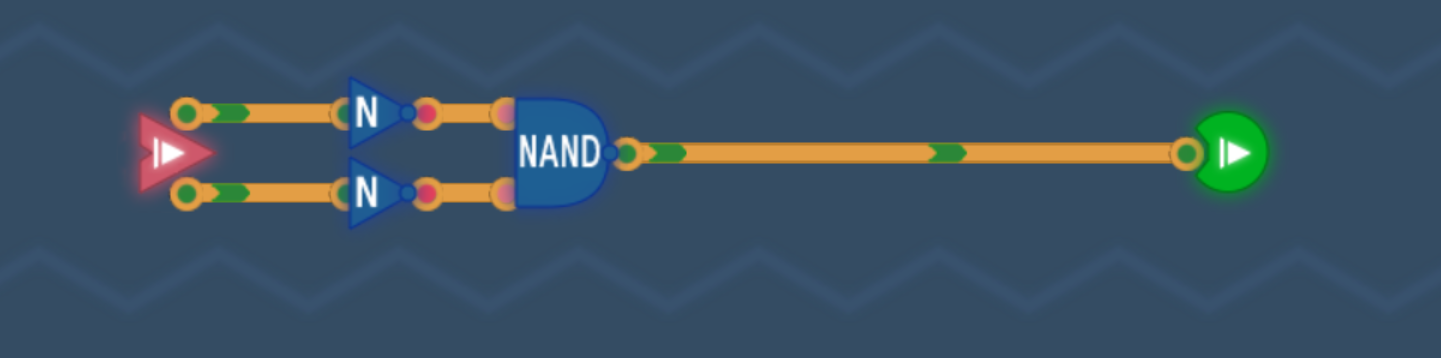

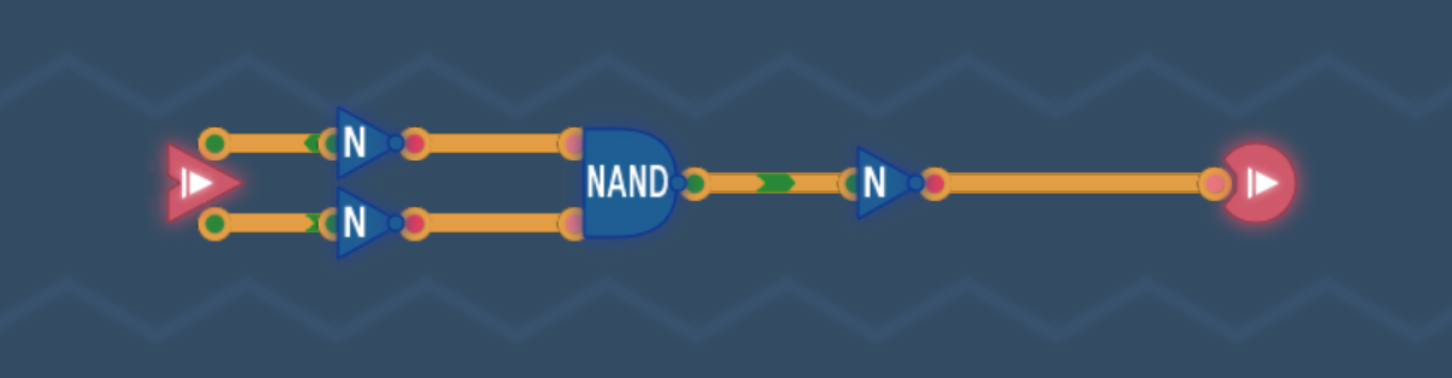

# OR

# 高电平

始终输出高电平

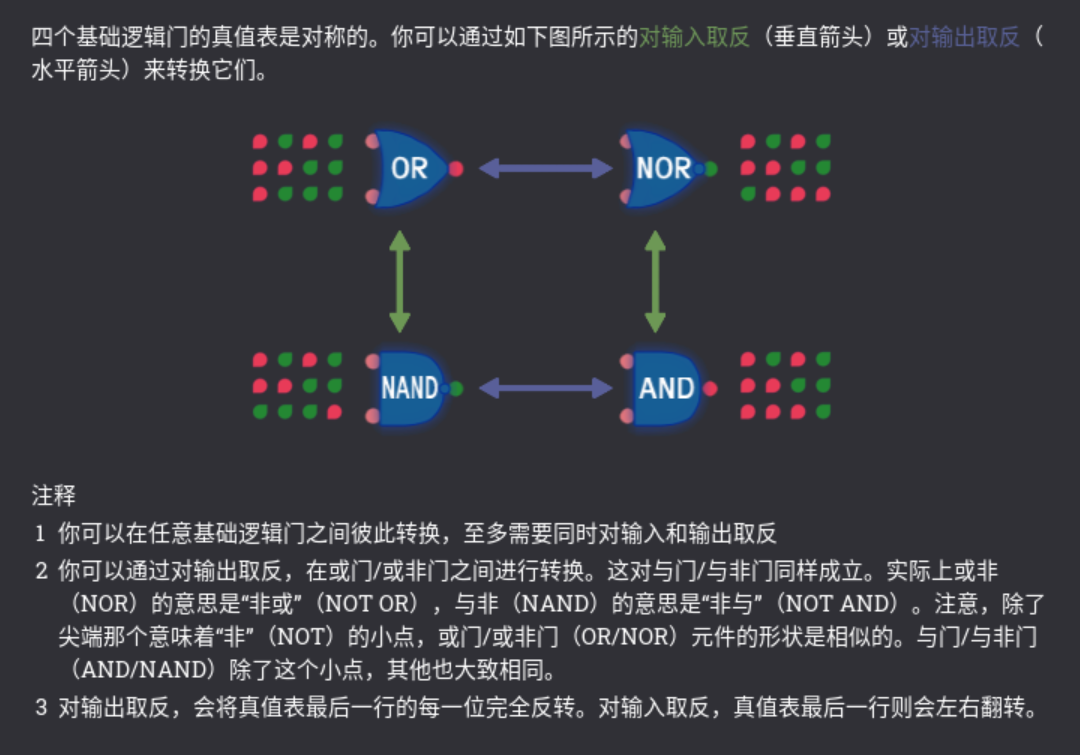

# 德摩根定律

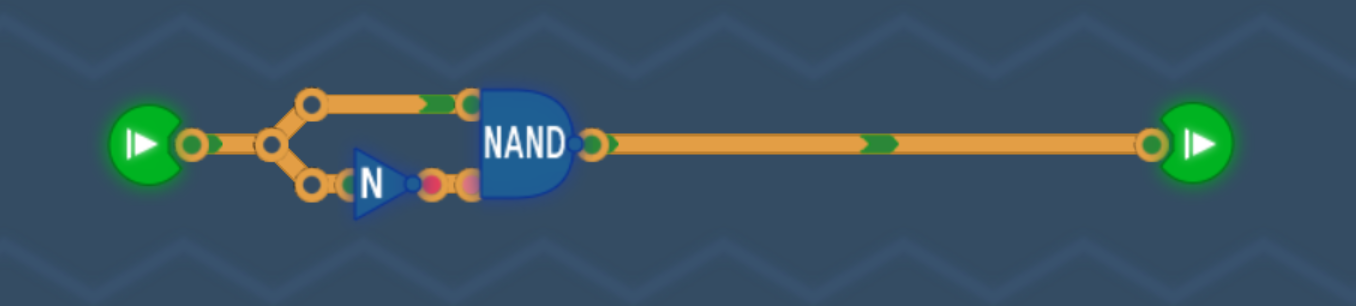

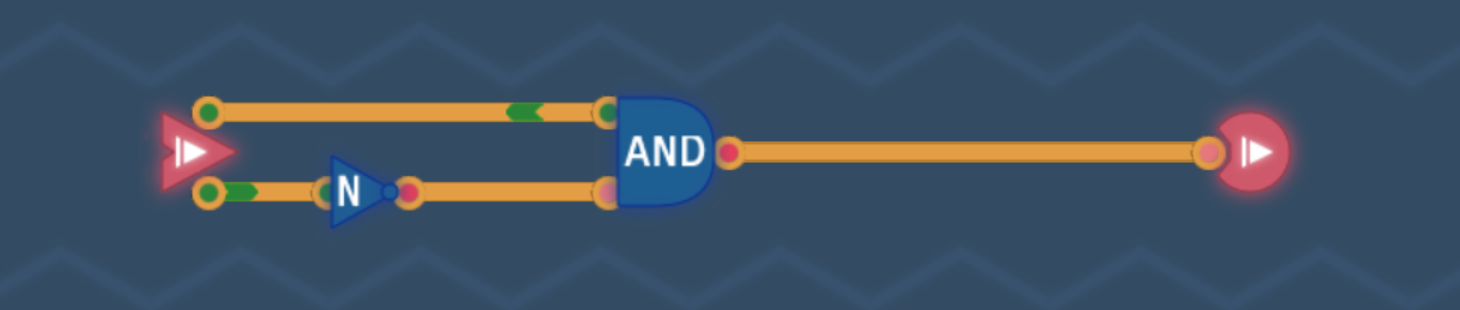

# 第二刻

在第二时刻（第二列的真值表）输出高电平。

它很像 AND 的真值表，所以 not 下面那个

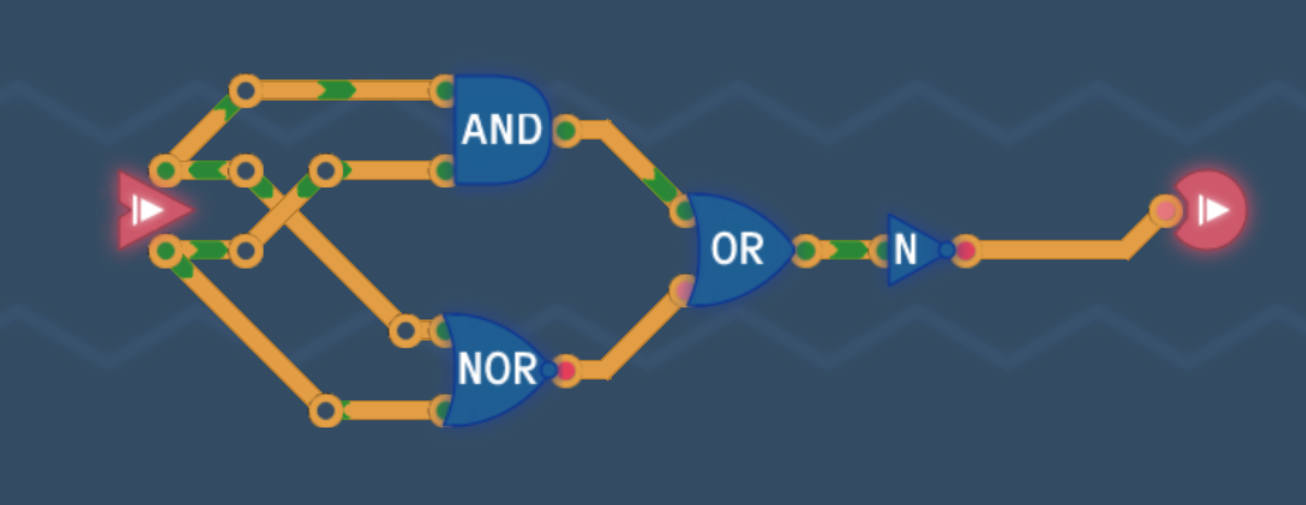

# XOR

只有一样的值输出 0

XOR Gate

和官方解法不一样

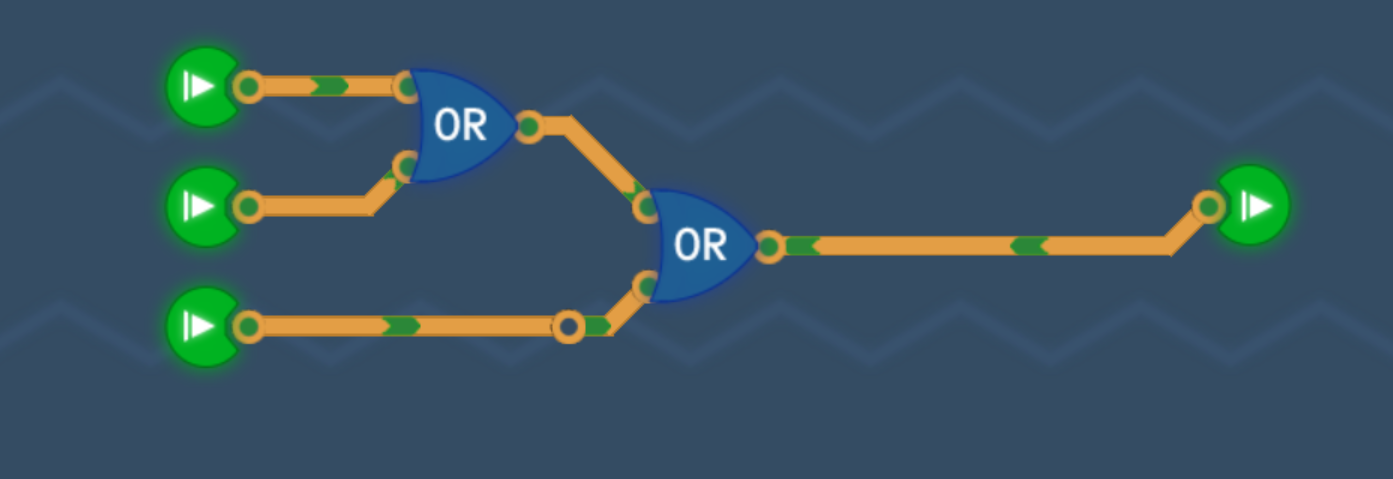

# 三路或门 / 与门

用两个接起来

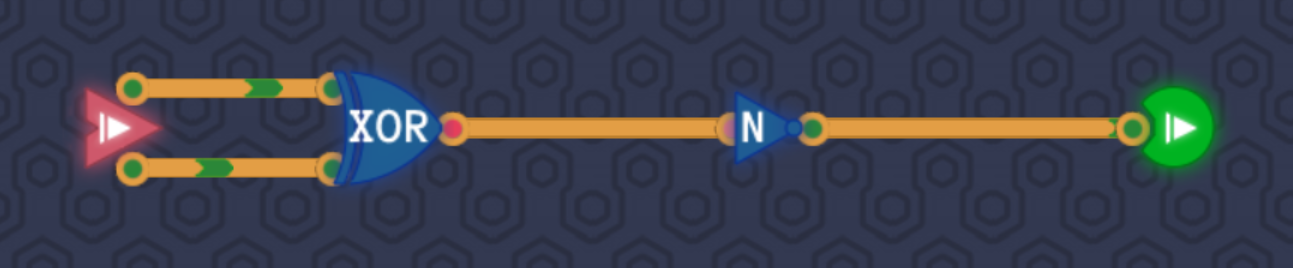

# XNOR

XNOR Gate

# 算数运算

# 二进制速算

找刚好比它小的那一个开始，往后选不断累加，如果超过了那就是后面的

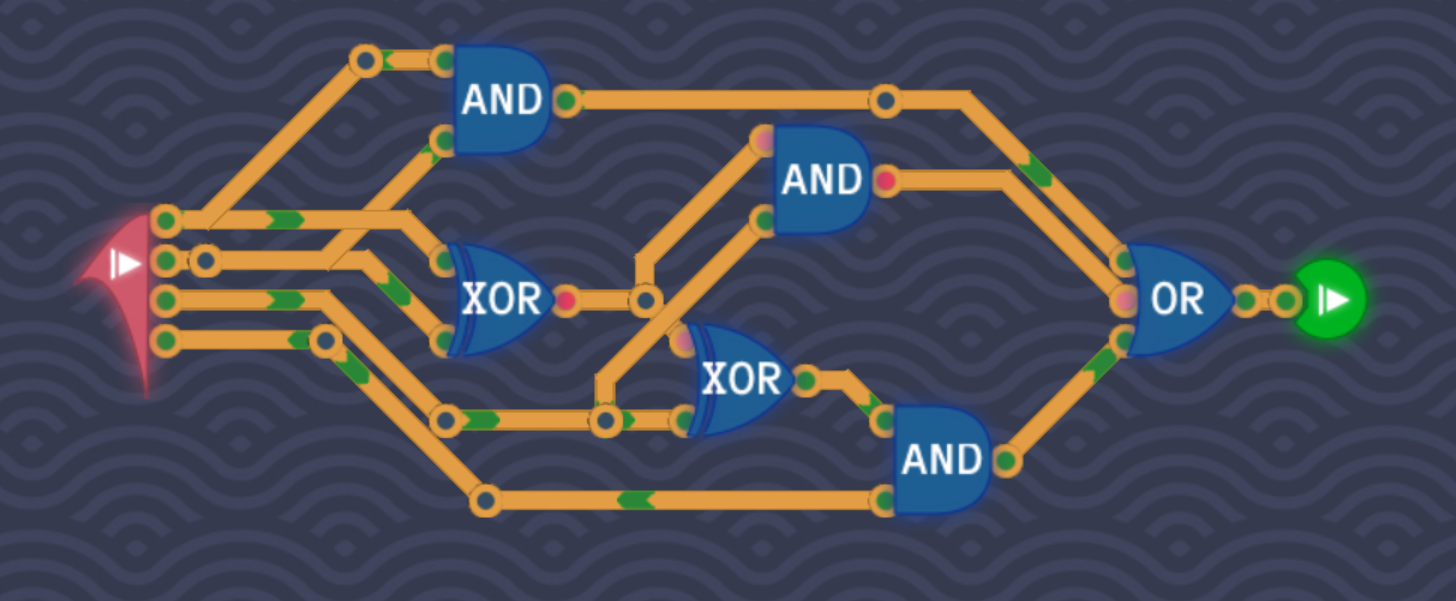

# 成对的麻烦

有 2 个或以上高电平时候输出高电平

用 XOR 和 AND 表示加法个位和溢出位，只要有溢出就说明输出 1，否则和下面的继续累加

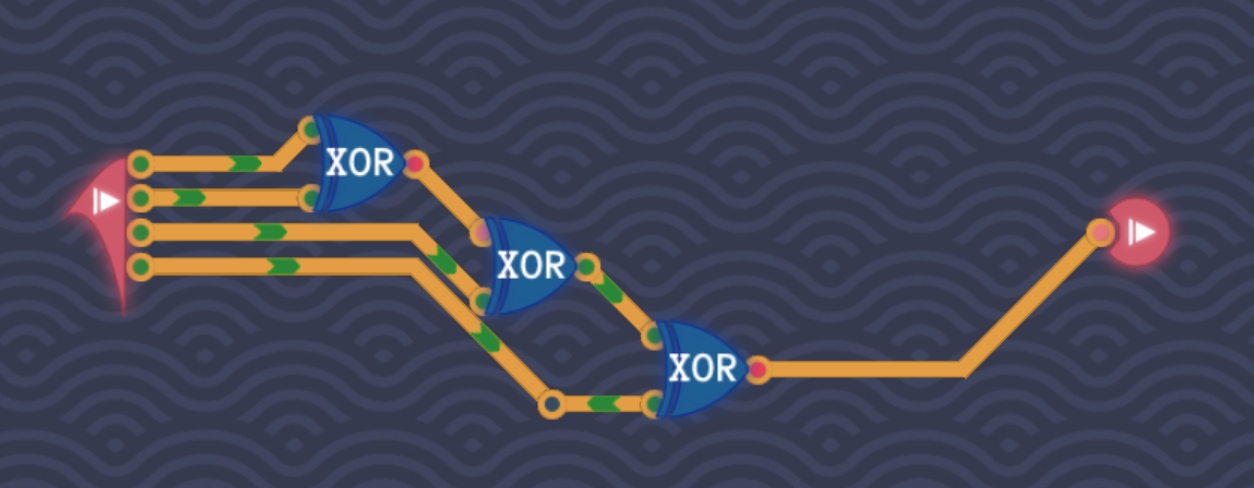

# 奇数个信号

奇数个 1 输出 1

XOR 基础题，XOR 可以保留奇偶信息

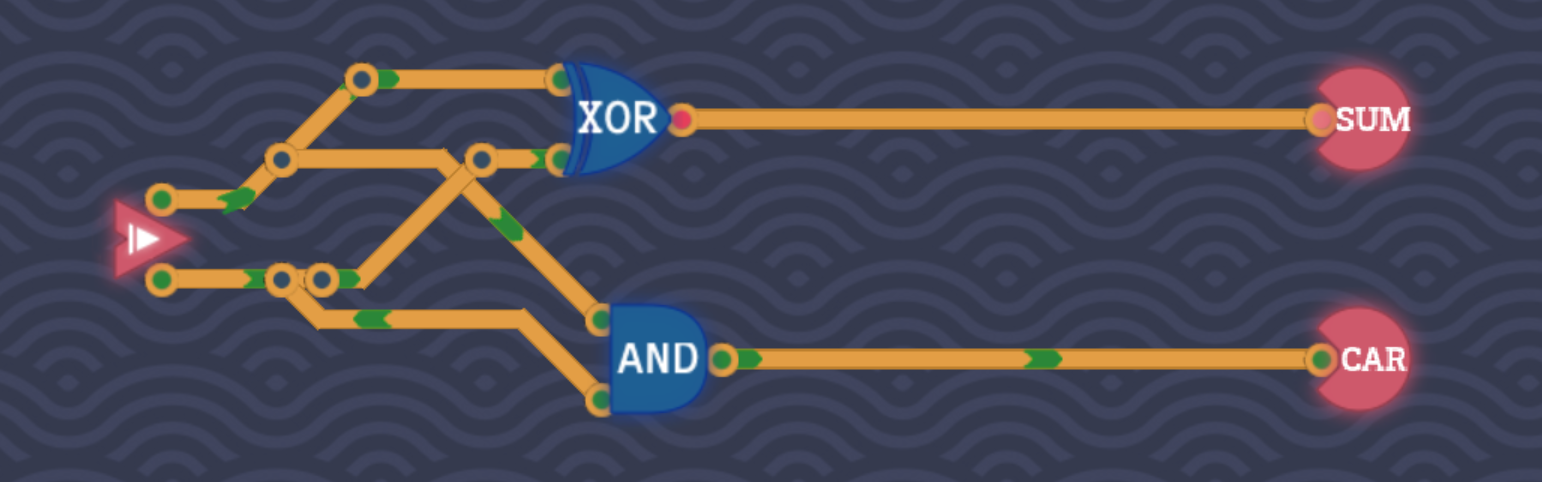

# 半加器

sum 是 xor，carray 是 and

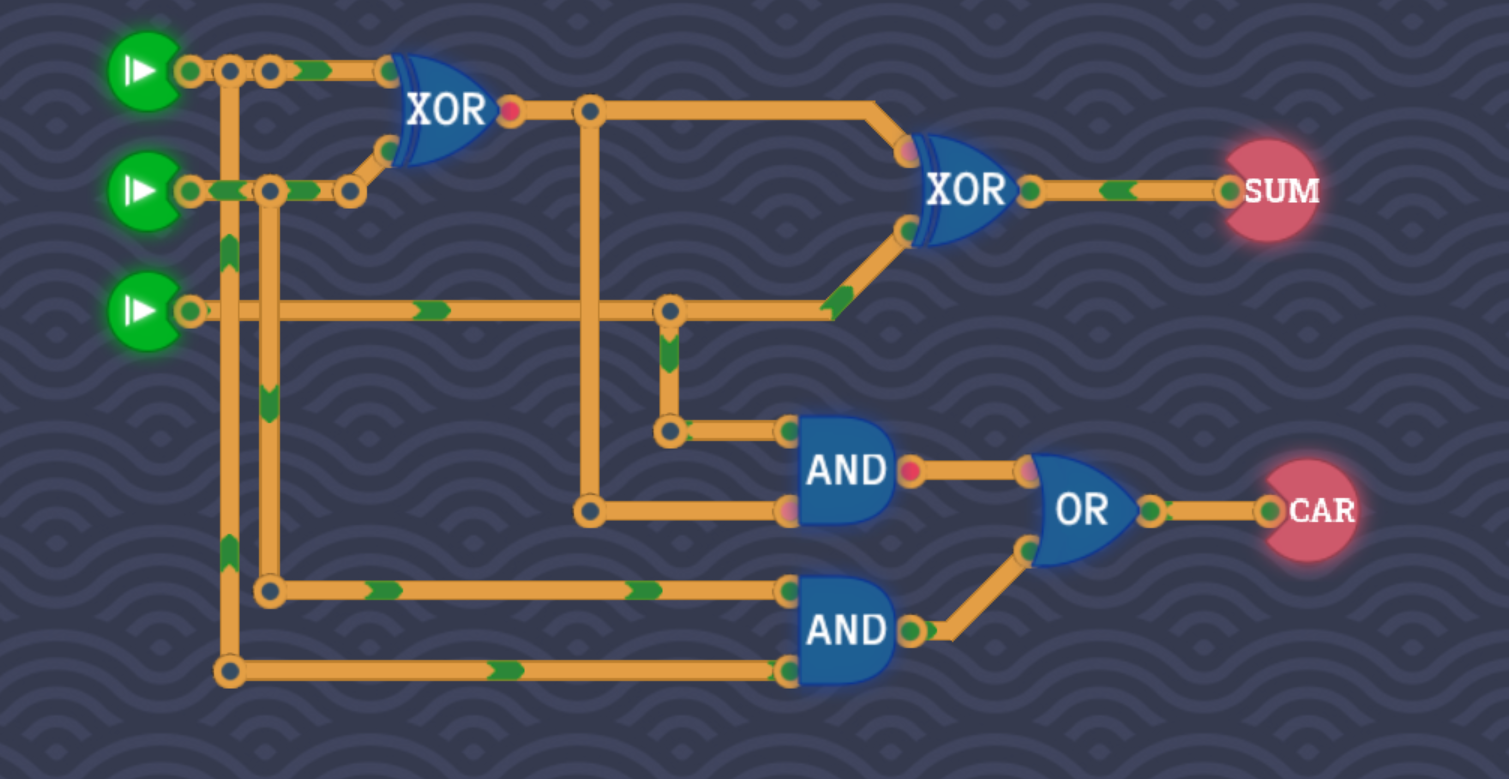

# 全加器

CAR 位就是成对的麻烦那个思路

# 信号计数器

简单加法器

有点复制，个位用奇数计数器，最高位用 and 算，中间用至少 2 个的判断器，在加一个 xor，如果 AND 和 OR 同时 1 那么就是 0，否则就是原来的，下面 1 上面 0 的情况不存在.

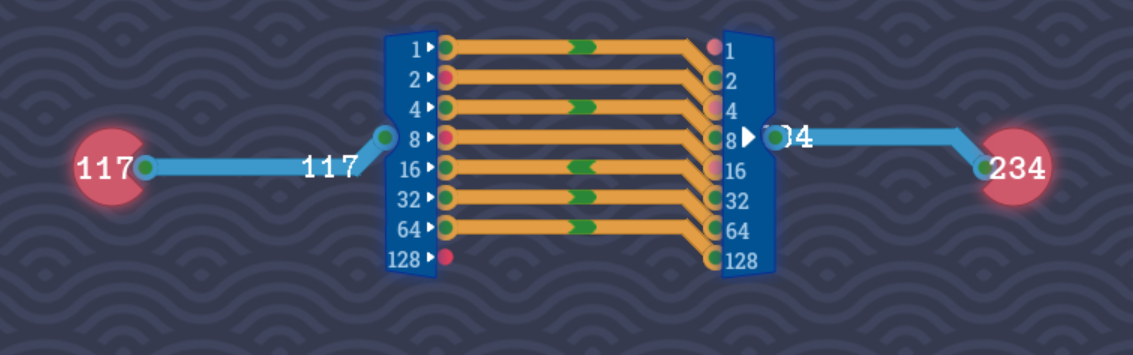

# 加倍

就是位运算

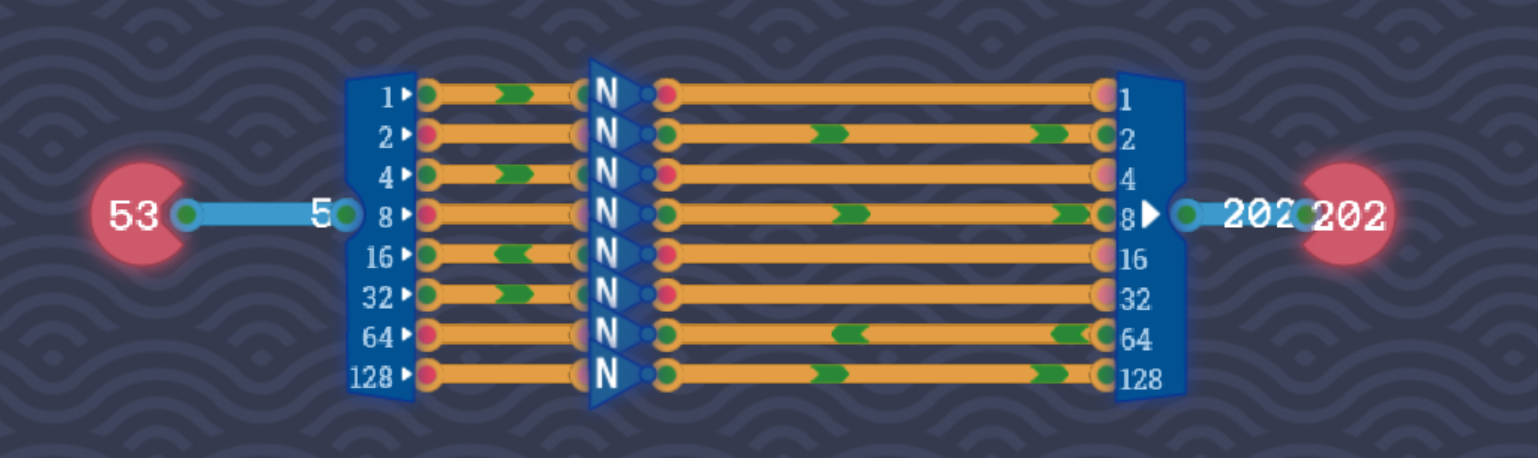

# 八位非 / 八位或

两个是一样的思路

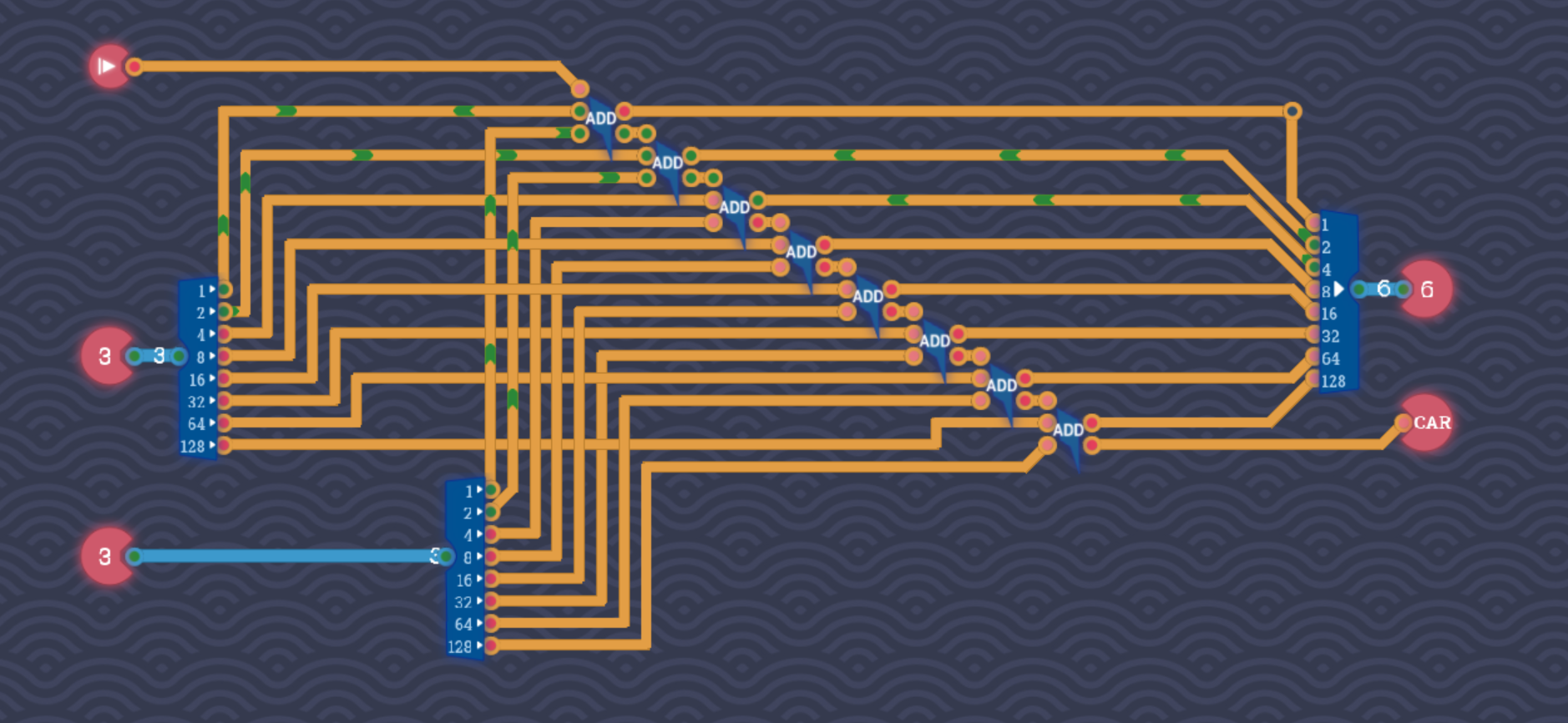

# 八位加法器

# 负数

负数的二进制：反着点（绝对值 - 1）的二进制

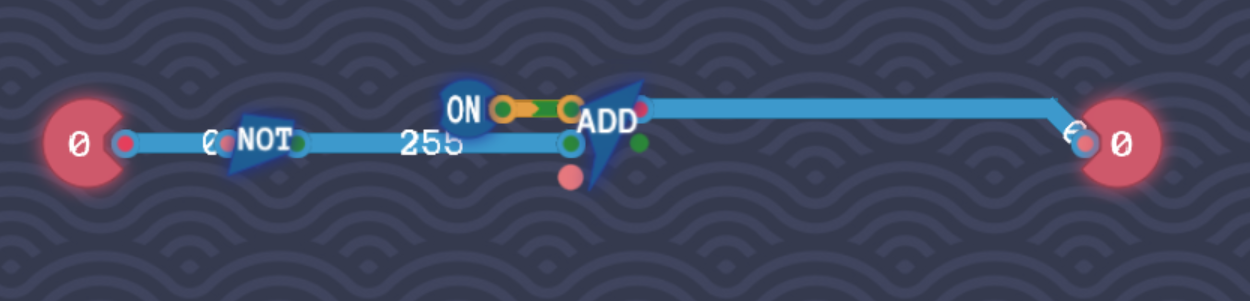

# 相反数

先取反再加 1

# 存储器

# 循环依赖

电路输入依赖它的输出，随便找两个，把输出和输入连在一起就可以了，不要管报错直接核对

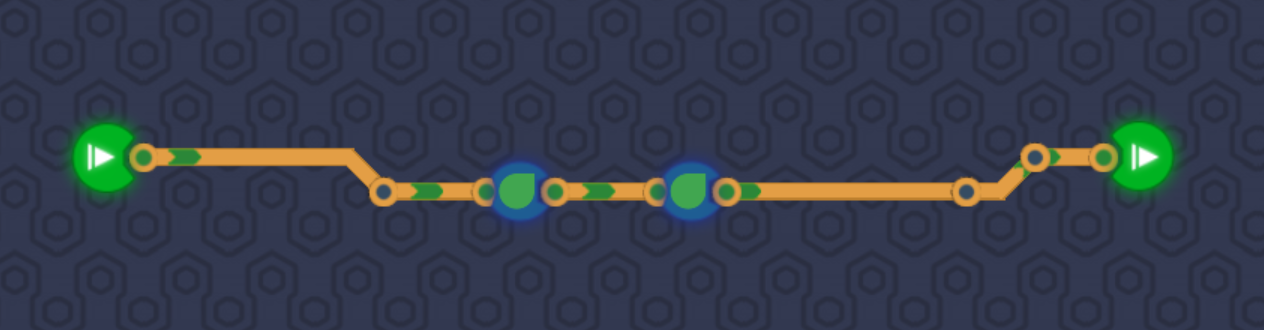

# 延迟线

延迟线可以把输入延迟一个时刻输出，把两个延迟线连在一起就能延迟 2 个时刻

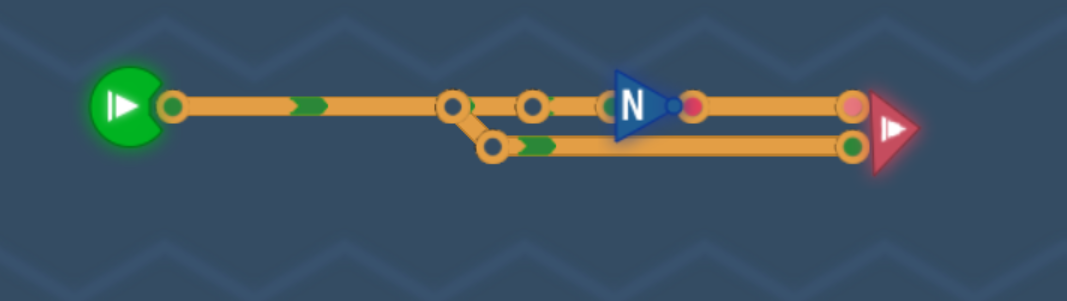

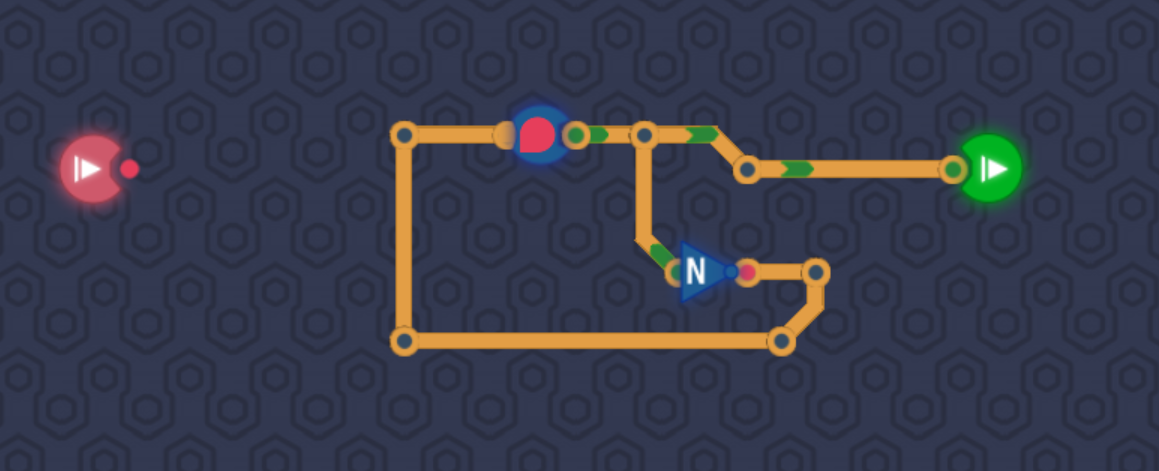

# 奇变偶不变

把上个输出取反后输入

# 1 位取反器

如果反正引脚 = 1 那么反转输入后输出，否则直接输出输入

观察真值表，发现就是异或

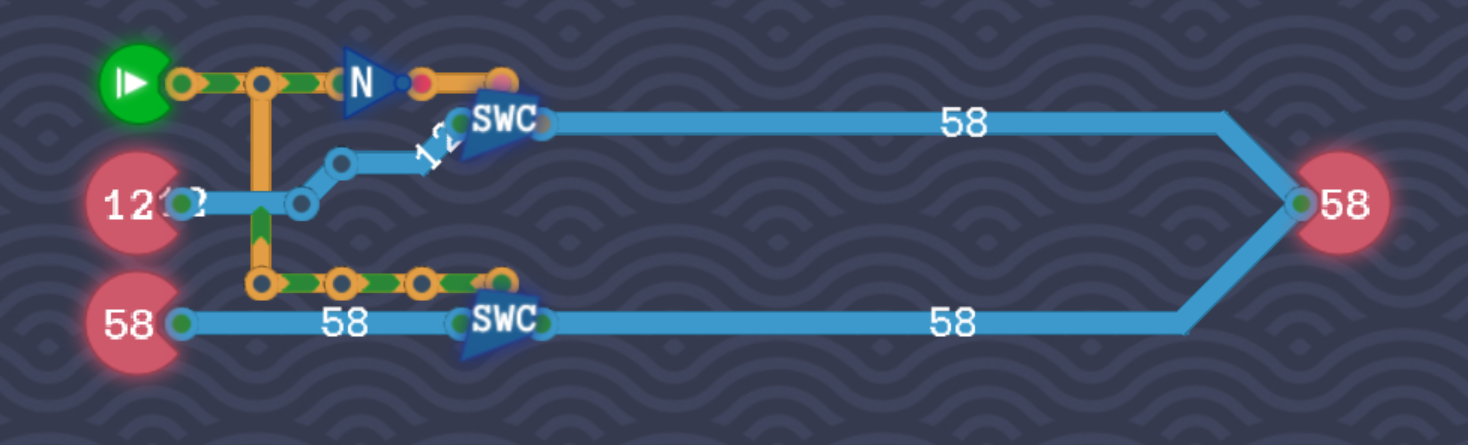

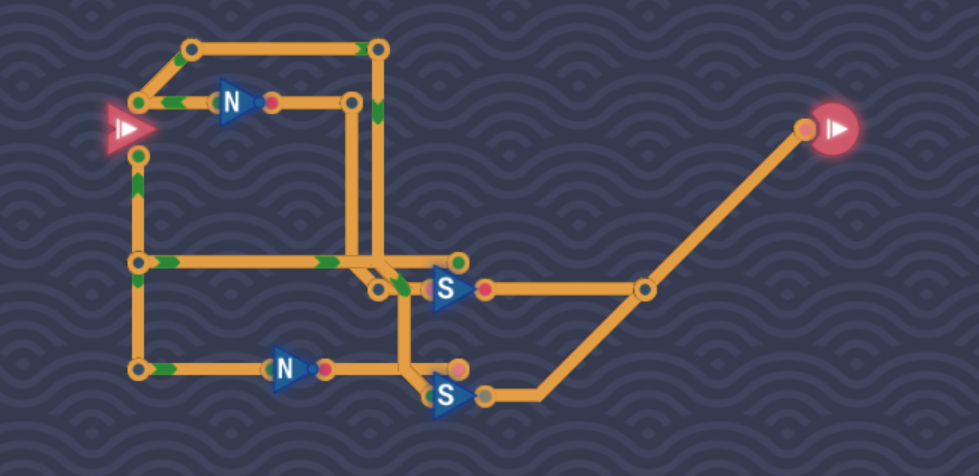

# 一位开关

上面的是控制是否导通的，下面是连接线

XOR：如果导通了就相同，没有导通就取反

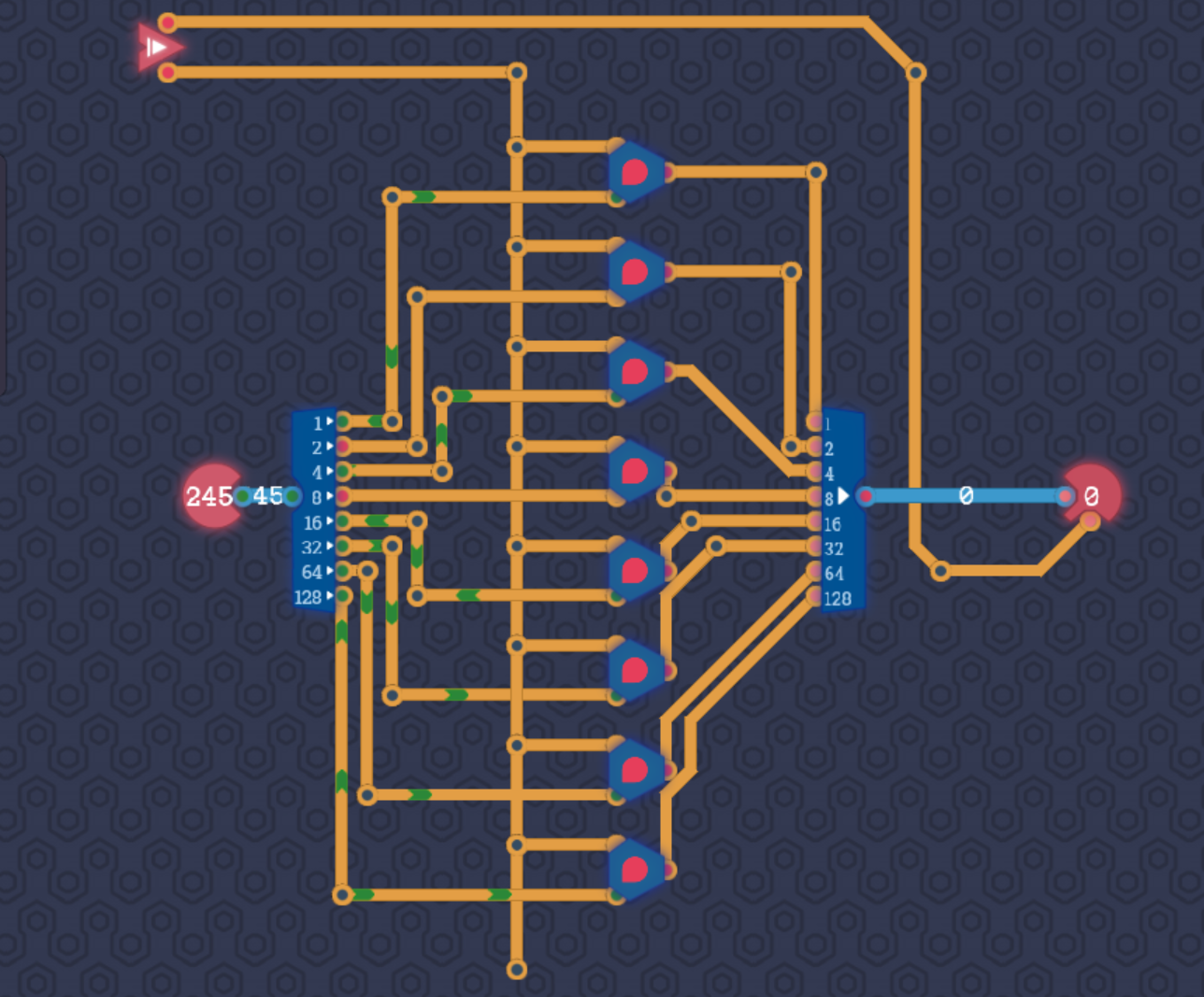

# 数据取反器

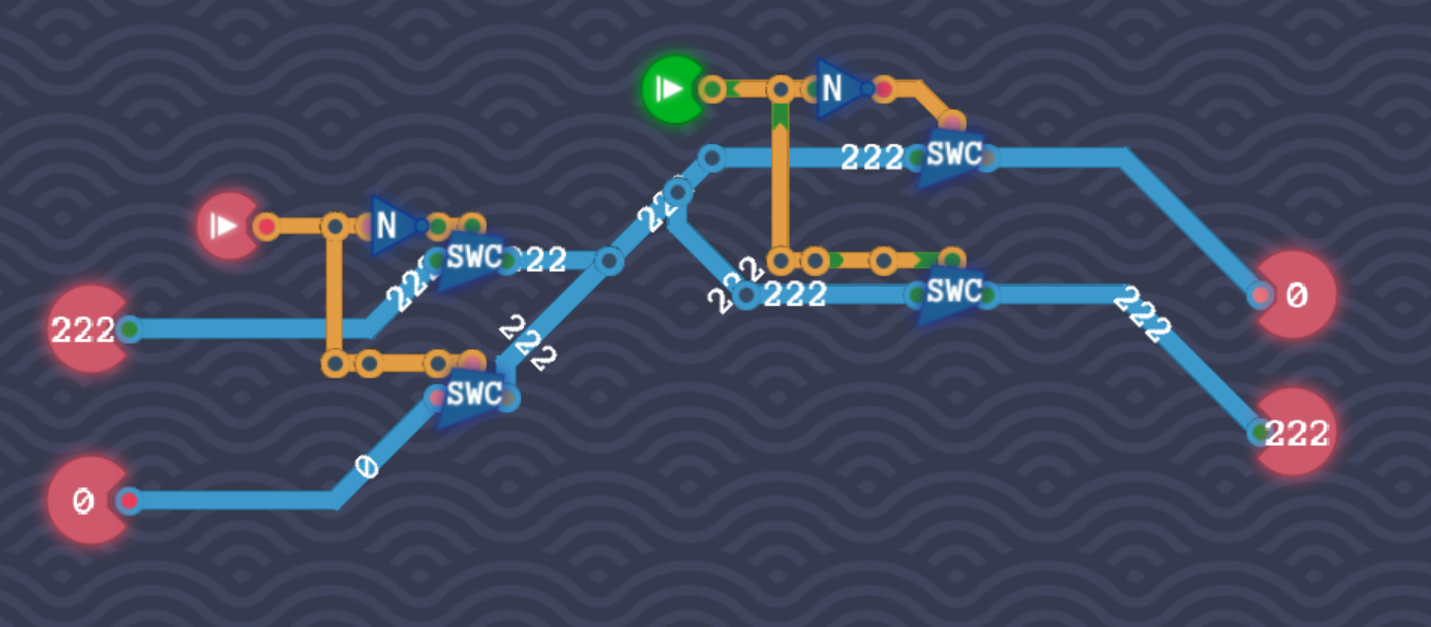

# 总线

第一个选择输入设备，第二个选择输出设备

中间直接连起来，两个选择器分别选择输入和输出

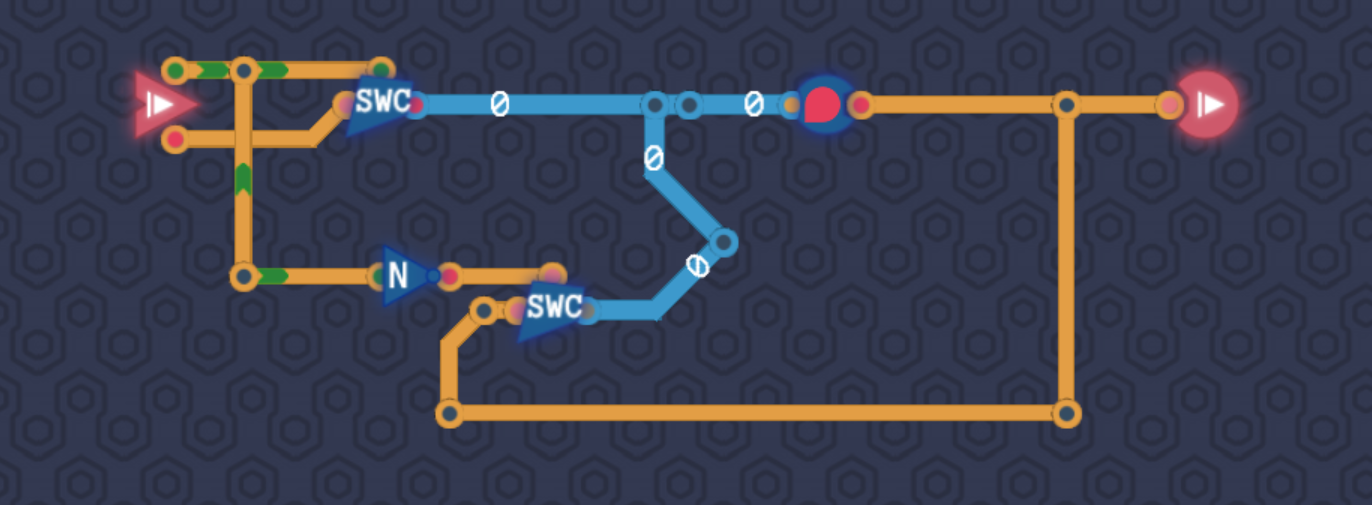

# 优雅存储

如果开了，就存当前的值。如果没开，就把旧的值再存一遍

# 存储一字节

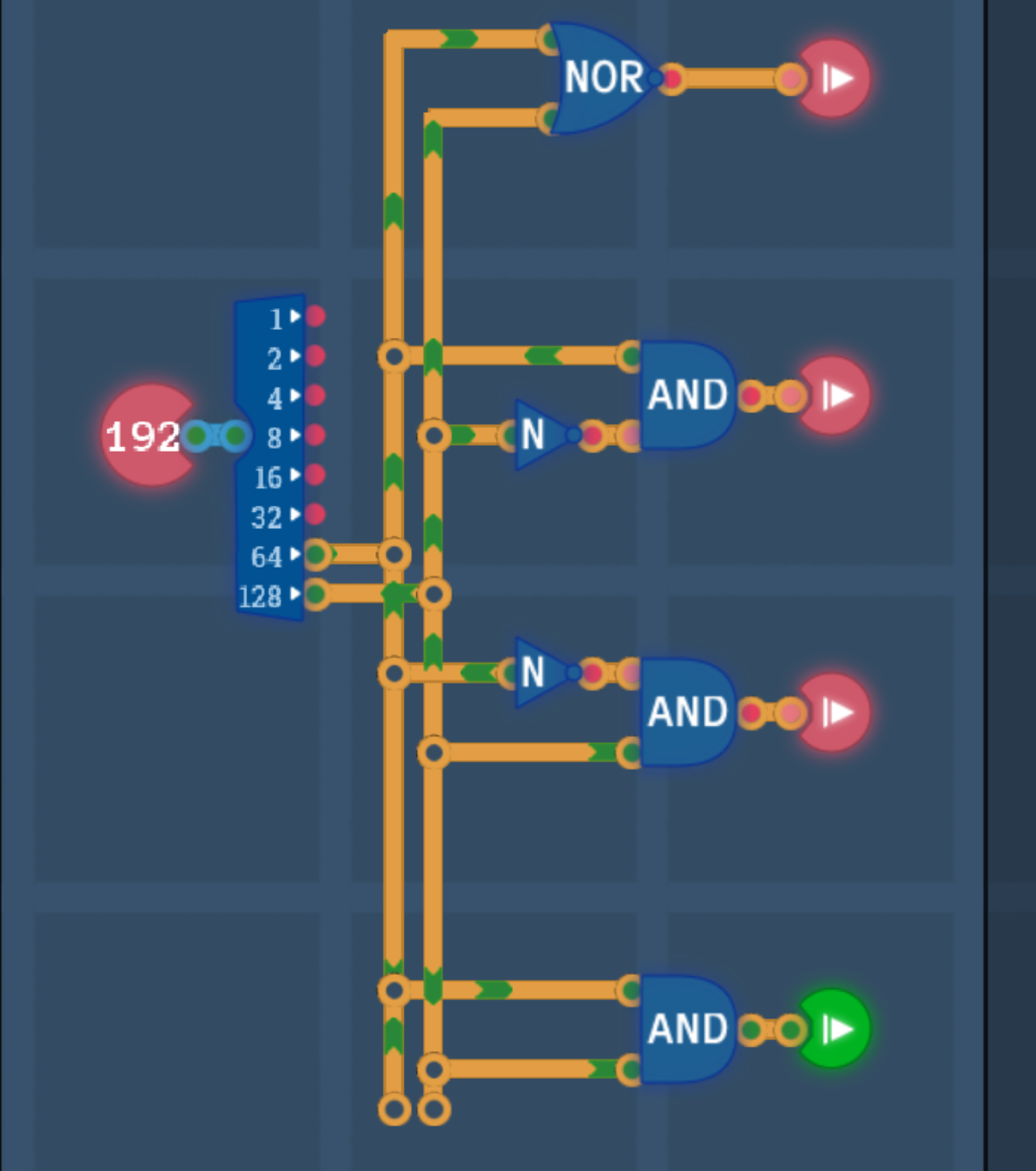

# 一位解码器

看真值表就行

# 三位解码器

二叉树思路，swc 和 AND 是等价的，应该还能简化

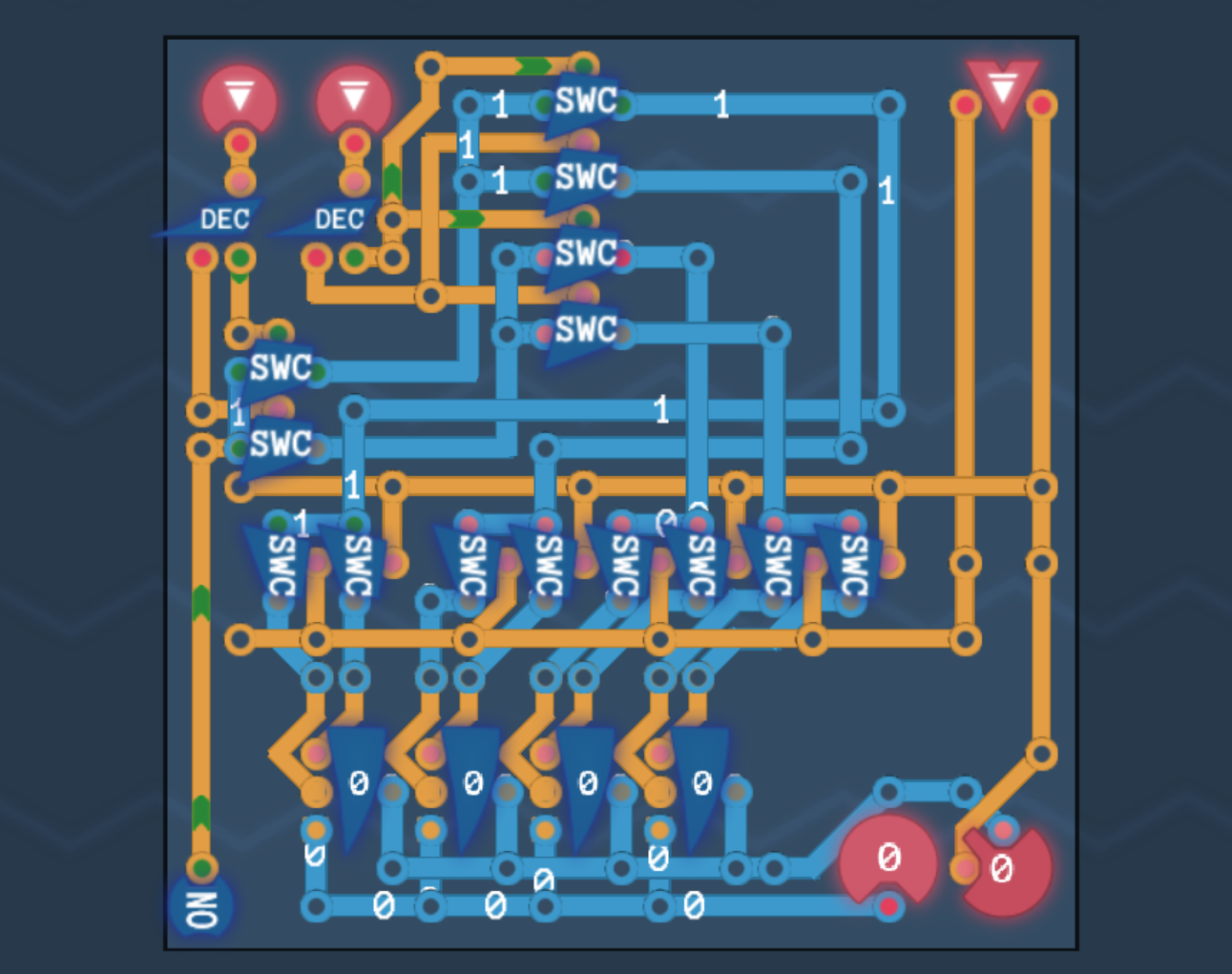

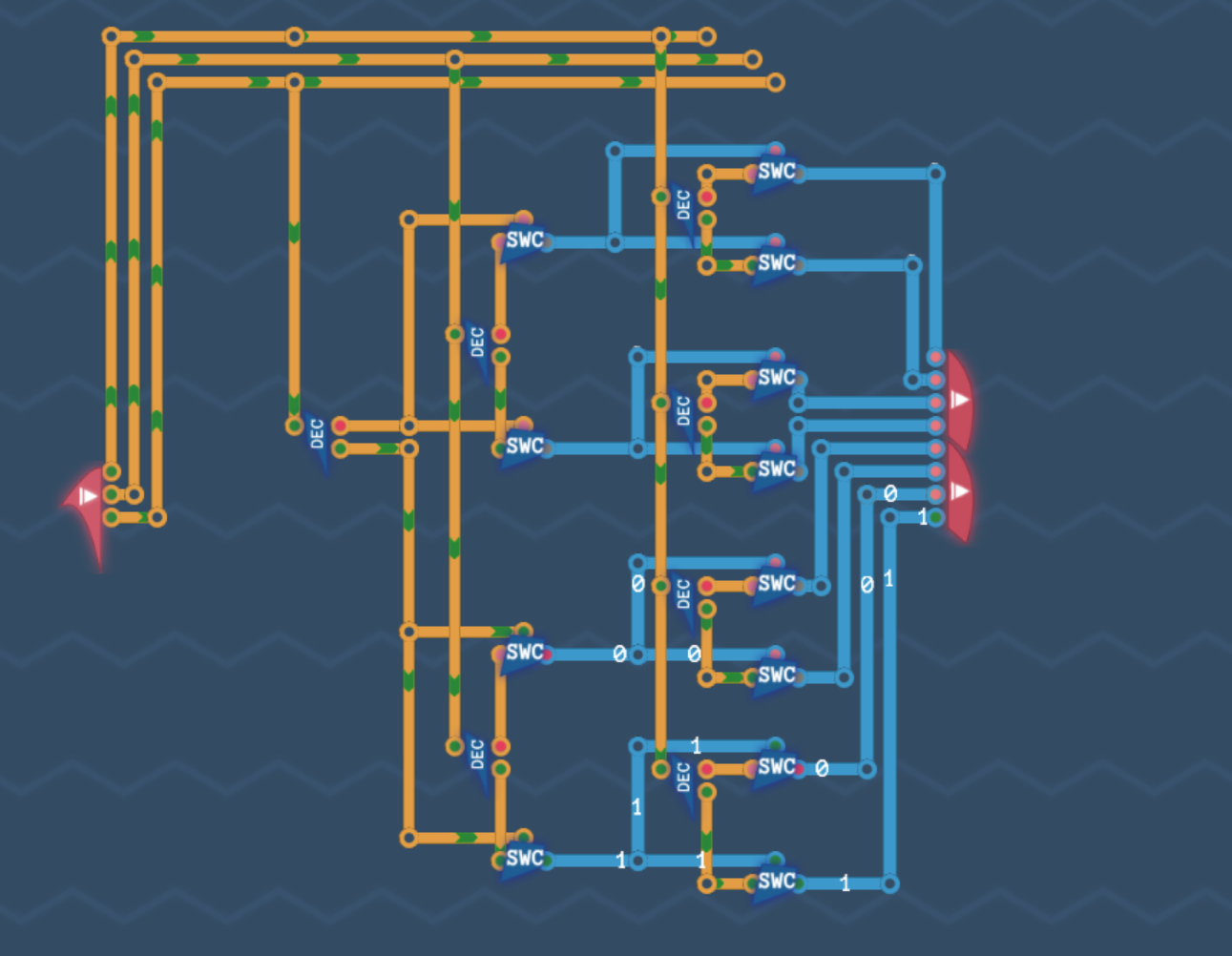

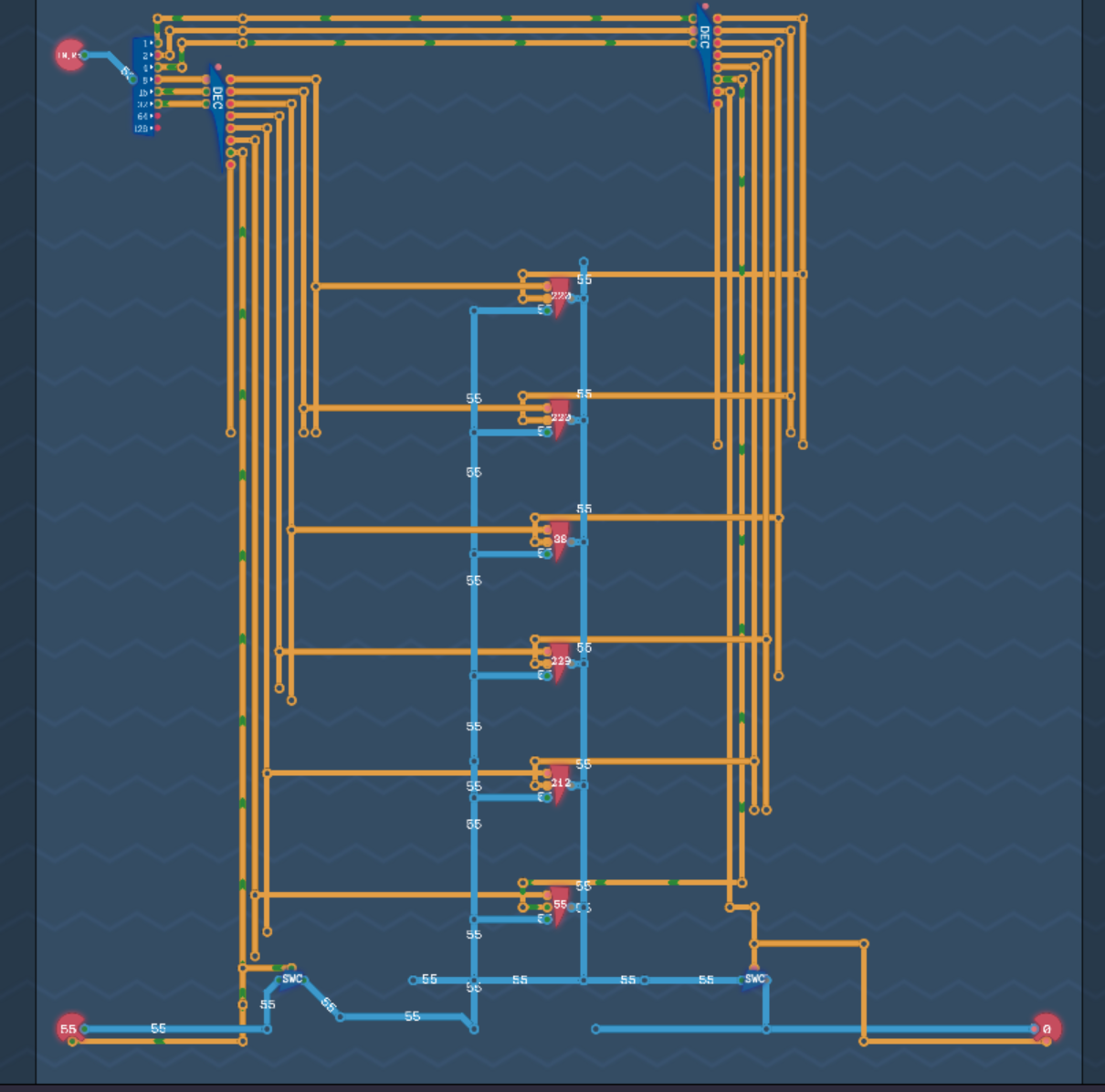

# 小盒子

空间比较小。先做个选择器。然后根据选择器连接到寄存器。Read 和 Write 都有个开关

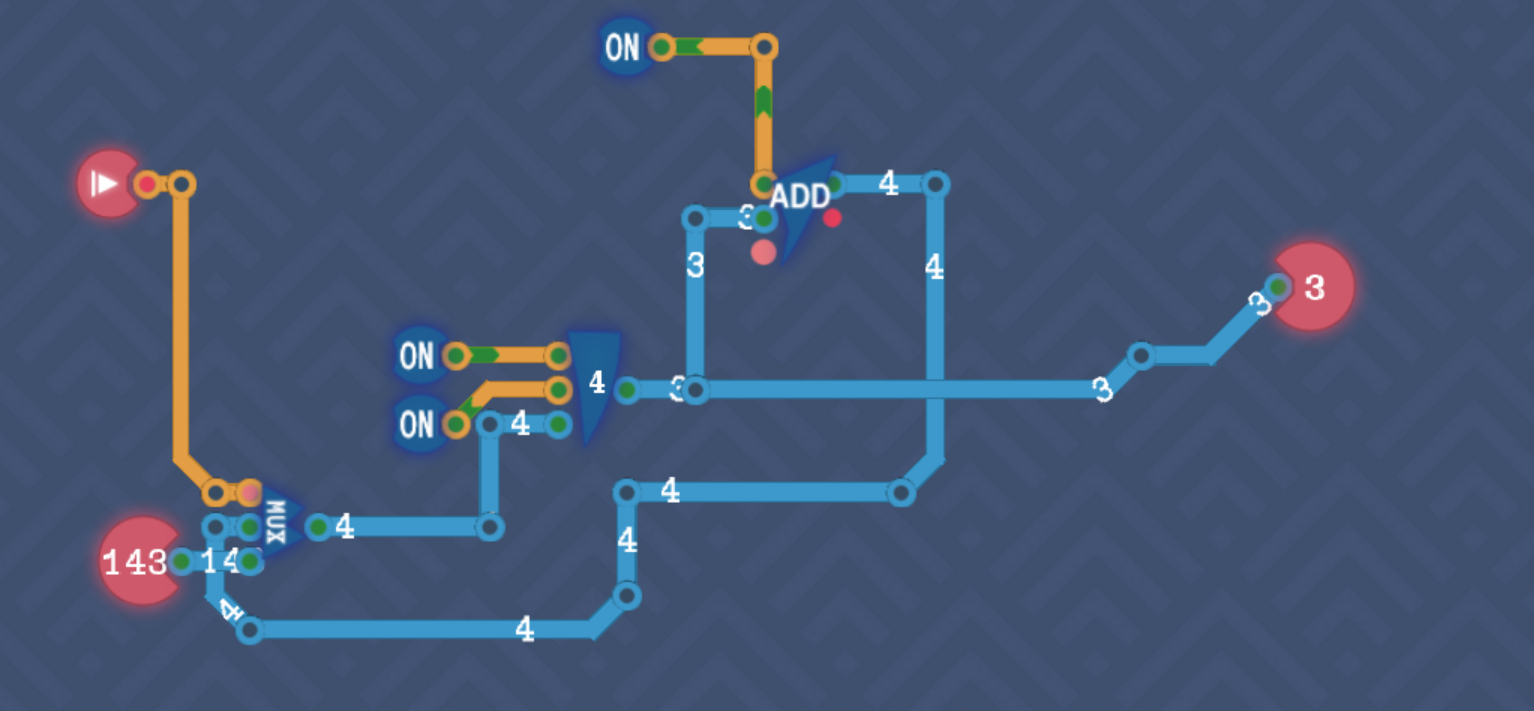

# 计数器

# 处理器架构

# 寄存器之间

解码寄存器编号分别到输入和输出

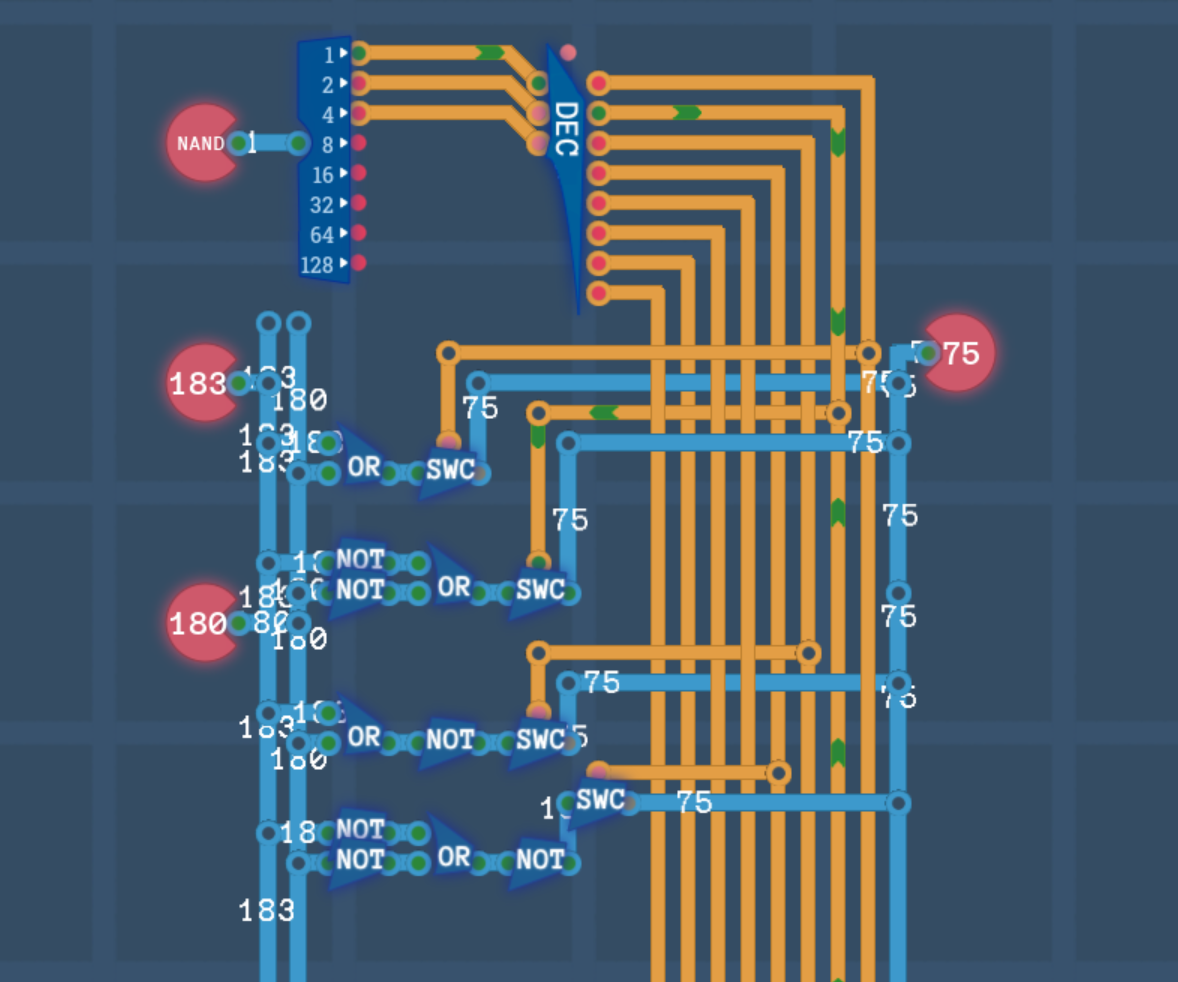

# 逻辑引擎 / 算术引擎

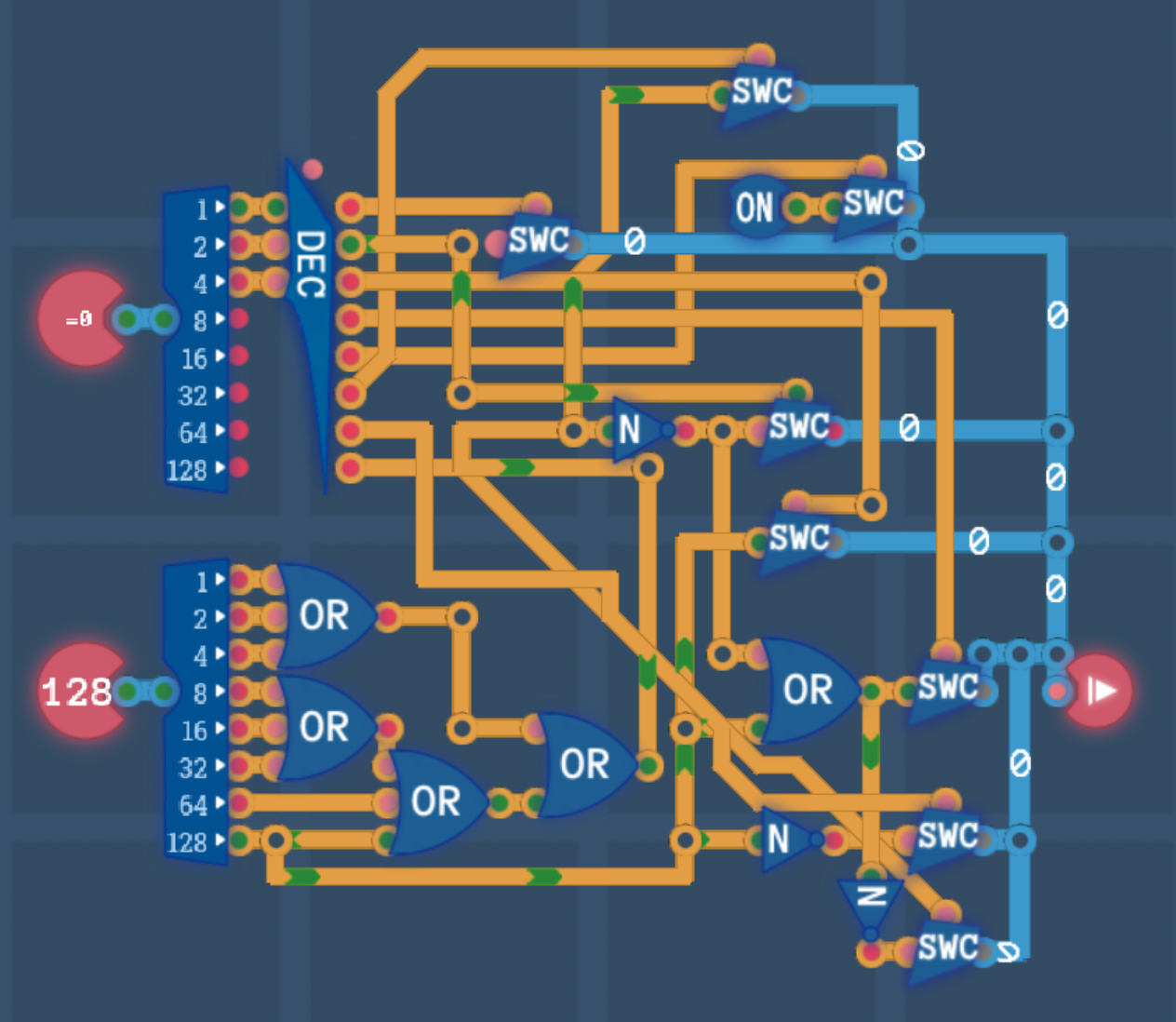

# 条件判断

# 指令解码器

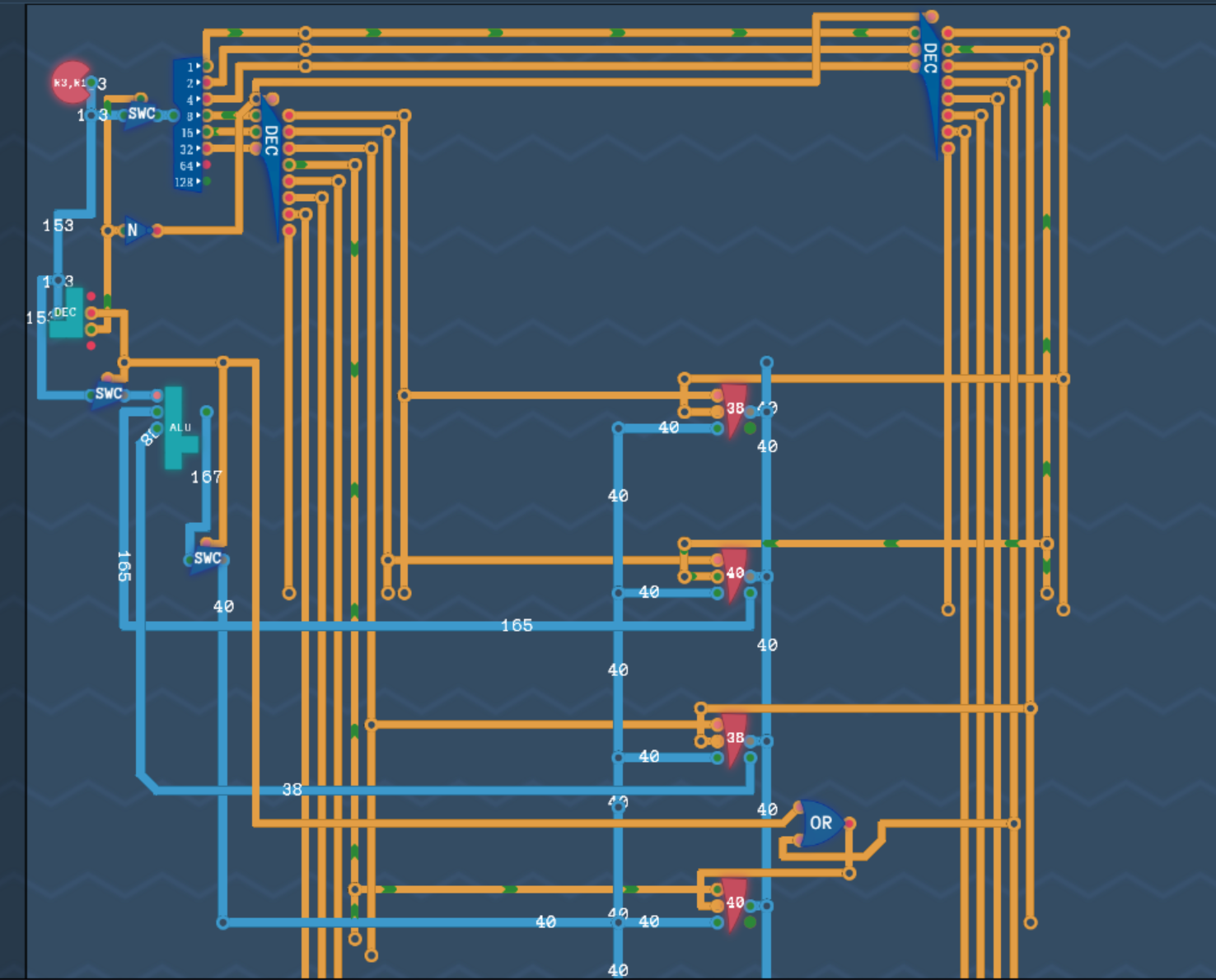

# 计算单元

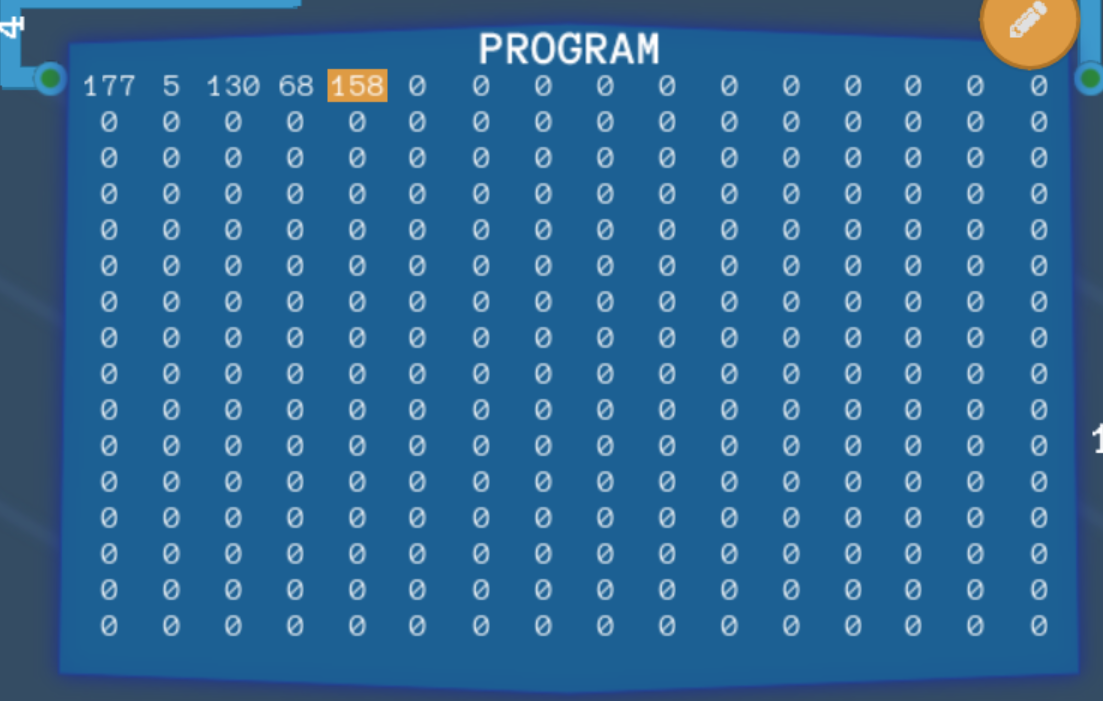

# 程序

# 立即数

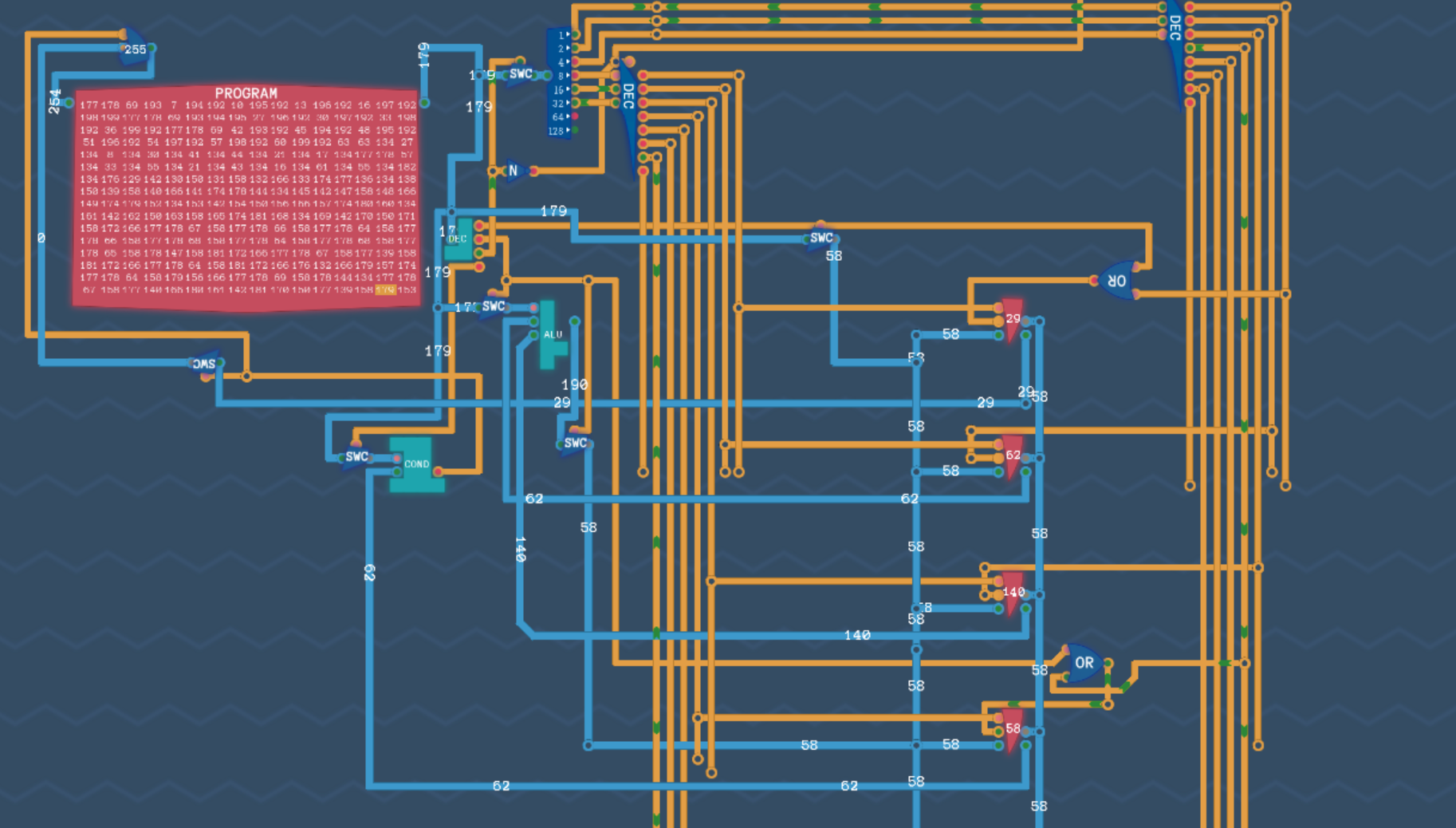

# 图灵完备

# 编程

# 加 5

# 激光炮

# 注释以 # 开头
# 示例代码：计算 1 + 1
MOV_R1_IN
MOV_R2_IN
add
MOV_R2_R3
add
MOV_R2_R3
add
MOV_R2_R3
add
MOV_R2_R3
add
reg3_to_out

# 密码锁

懒得二分，直接暴力

# 如下定义跳转标签
label my_label
# 如下定义常数
const PI 3
# 此外，我们还推荐你
# 看一看手册的“汇编”页面
1
MOV_R1_R0
ADD
reg3_to_out
MOV_R2_R3

MOV_R3_IN
end
J3G0_R0

my_label
JMP_R0


label end

# 太空入侵者

# 如下定义跳转标签
label my_label
# 如下定义常数
const PI 3
# 此外，我们还推荐你
# 看一看手册的“汇编”页面
5
MOV_OUT_R0
1
MOV_OUT_R0
1
MOV_OUT_R0
1
MOV_OUT_R0
1
MOV_OUT_R0
1
MOV_OUT_R0
3
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
5
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
label wait
3
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
5
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
3
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
5
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
MOV_OUT_R0
wait
JMP_R0

# 时间掩码

MOV_R1_IN
3
MOV_R2_R0
AND
MOV_OUT_R3

# 迷宫

label start

# while up==1 and left==1, turn left
label w1_beg
enter
exec
load_in
MOV_R2_R3
left
exec
enter
exec
load_in
MOV_R1_R3
right
exec
AND
w1_mid
J3G0_R0
w1_end
JMP_R0

label w1_mid
left
exec
w1_beg
JMP_R0

label w1_end

enter
exec
left
exec
go exec
right
exec
# check right
load_in
start
J3G0_R0
# if see=1
# 	to start
# else
enter
exec
go
exec
right
exec
start
JMP_R0

# Godot 游戏开发

	sudo add-apt-repository ppa:alexlarsson/flatpak
	sudo apt update
	sudo apt install flatpak
	flatpak install flathub org.godotengine.Godot
