GBS 9 Virtualisierung 虚拟化

# Einführung

Abstraktionssichten: 复杂系统可以通过抽象层更好地描述。
- Fokus auf relevante Funktionalitäten
- 抽象层通过接口（Interfaces）相互分离（durch Schnittstellen (Interfaces) voneinander getrennt）：

  使得每一层可以独立开发和实现，并且高层系统只需要与接口交互，而不需要了解底层实现。
- z.B. Systemcalls: Implementierung durch Interface verborgen ：

  只需要直接用 read (), write () 这些命令，不需要关注 / 知道这些调用在内核中的具体实现。

Interfaces können die Software Sicht auf die Hardware definieren ：
软件可以通过接口来访问硬件，而无需直接操作硬件。

# Interfaces

Instruction Set Architecture ( ISA ): 指令集架构

Interface zwischen dem BS und Hardware 是操作系统与硬件之间的接口

besteht aud User- und System-ISA

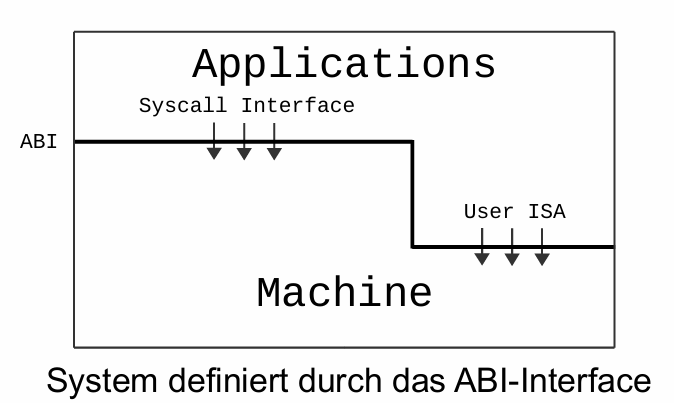

Application Binary Interface ( ABI ): 应用二进制接口

Interface zwischen Anwendungen und dem Betriebssystem 是应用程序与操作系统之间的接口

besteht aus dem System Call Interface und der User ISA

Die Sicht auf das System hängt von der Software-Perspektive ab：

如果是开发操作系统的话，则需要考虑操作系统与硬件的交互接口（isa）；

而如果是开发普通软件的话，则更关注软件与操作系统的接口（abi），相当于通过操作系统来访问硬件。

isa, abi, api

Ein Hardware-System (physische Maschine) bietet eine Laufzeitumgebung für die darüberliegende Software：

BS virtualisiert bereits: Prozesse, virtueller Speicher und Abstraktionen

Eine Virtuelle Maschine implementiert eine virtuelle Laufzeitumgebung：

Abbilden von virtuellen auf physische Ressourcen

# 虚拟运行环境的分类

System Virtual Machines（系统虚拟机）

虚拟化整个系统
Process Virtual Machines（进程虚拟机）

仅为单个进程提供虚拟环境

# Anforderungen an Virtualisierung 对虚拟化的要求

Equivalences / Fidelity ： 等效性

虚拟化应该让操作系统和应用程序无需特殊修改（或者最小程度的改动）便可以在虚拟机上运行。
Resource Control / Safety (Isolation) ： 隔离性

必须确保虚拟机（的资源）彼此不会影响；Hypervisor 需要控制所有底层资源
Efficiency / Performance ： 性能

大部分指令应该直接在硬件上执行

# 系统虚拟机（System Virtual Machines）

我们为什么需要系统虚拟机？

模拟 （ Emulation ）

使得操作系统可以在不同的 ISA 上运行，并且在虚拟机中调试操作系统通常比在物理硬件（裸机）上更方便。
隔离 （ Isolation ）

受损或遭到攻击的 Guest OS 无法影响其他虚拟机，也无法修改 Hypervisor 本身。
安全性 （ Sicherheit ）

Hypervisor 更容易保护（代码量较小、权限较高）。
资源利用 （ Ressourcennutzung ）

物理硬件资源可以更好（更灵活）地分配和利用。

# Hypervisor / Virtual Machine Monitor (VMM) 虚拟机监控器

Hypervisor 负责给操作系统提供运行环境，通常会分为 2 类：

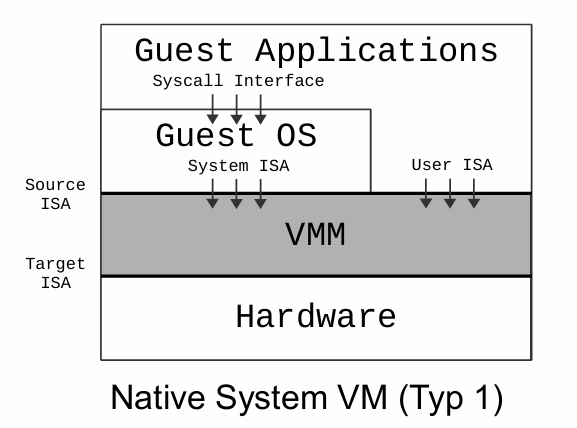

Typ 1 Hypervisor /Bare-Metal-Hypervisor （ 裸机式 ）

直接在物理硬件上运行容器，没有额外虚拟化层的存在。这种方式的主要优点在于性能的极致优化，因为没有虚拟化带来的开销。

比如 Xen, Hyper-V, VMware ESX。
Typ 2 Hypervisor （ 托管式 ）

依赖于宿主操作系统的服务（ Verwendet Dienste des Host-BS）。

比如 KVM, VirtualBox, VMware Workstation。

Hypervisor 实现了一个虚拟的 ISA，同样分 User- 和 System-ISA。

Hypervisor 虚拟化整个物理机器，并且提供虚拟化硬件作为借口让 Gast-BS 可以在上面运行。可以使得 Gast-BS 以为 / 产生错觉（Illusion）自己对硬件拥有完整的控制权。但实际上对于 Hypervisor 来说，Gast-BS 就只是个软件而已。

这样做的好处就是一个虚拟机可以运行任意操作系统，并且可以同时运行多个相同或不同的操作系统。

Hypervisor 负责控制和虚拟化系统的硬件资源：

CPU 虚拟化（CPU-Virtualisierung）
内存虚拟化（Speicher-Virtualisierung）
I/O 虚拟化（I/O-Virtualisierung）

并需要确保 Gast-BS 不能访问未分配给它的资源。

# CPU 虚拟化（CPU-Virtualisierung）

CPU 的虚拟化方法一般是分以下 3 种：

半虚拟化（Paravirtualization） ：

使用经过修改的操作系统在虚拟机（VM）中运行，该 OS 知道自己处于虚拟化环境中。

设备驱动程序（Geräte Treiber）会通过 Hypercalls 与 Hypervisor 进行交互。
二进制翻译（Binary Translation） ：

可以运行未经修改的操作系统，甚至可以在不同架构上运行（例如 x86 上模拟 ARM）。

Hypervisor 会解释 / 模拟 Gast-BS 的部分二进制代码，所以会导致性能开销（Performance-Overhead）

这种 Hypervisor 的实现非常复杂。
硬件辅助虚拟化（Hardware-assisted Virtualization）

可以运行未经修改的操作系统，可以实现高效的虚拟机（effizienten VMs），减少性能损失。所以是目前最主流的。

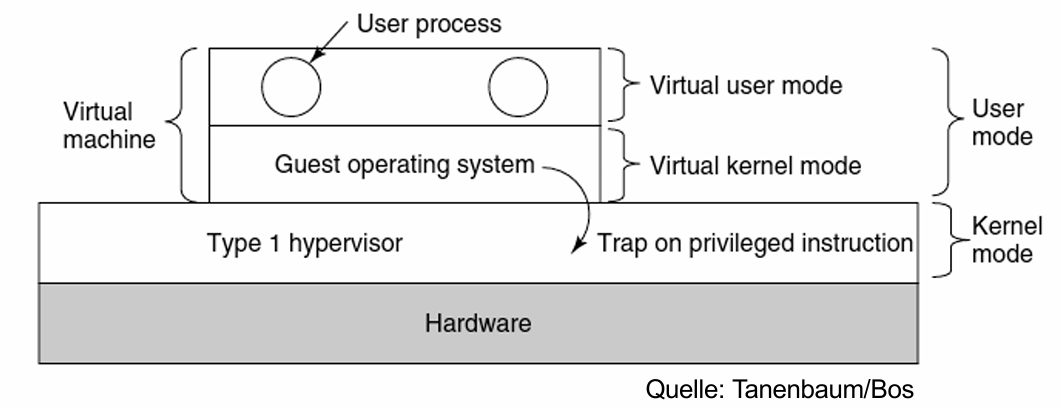

与普通操作系统中的内核空间（Kernel Space）与用户空间（User Space）不同（但相似）的是，我们这里会讨论的是高权限的 系统模式（System Mode ） 和 用户模式（User Mode） 。Hypervisor 会在系统模式（System Mode）运行，而 Guest-BS 则是会在用户模式（User Mode）运行。

某些在用户模式下执行的指令会被 Hypervisor 在系统模式下拦截，以确保 Hypervisor 拥有对虚拟机的完全控制。

（套娃，User Mode 里又有 Virtual User Mode 和 Virtual System Mode。）

ISA 中的指令可以分为以下 3 类：

特权指令（Privileged Instructions） ：

只能在系统模式（System Mode）下执行。

如果在用户模式（User Mode）下执行，则会触发陷阱（Trap），由 Hypervisor 处理。
敏感指令（Sensitive Instructions） ：

其中又分为
1. 控制敏感指令（Control-Sensitive Instructions） ：将修改系统配置（例如修改页表（Page Tables））
2. 与 ** 行为敏感指令（Behaviour-Sensitive Instructions） **：这些指令在不同模式下（用户模式 vs. 系统模式）的行为也是不同的。
无害指令（Innocuous Instructions） ：

不属于前 2 类的则都属于这类。

虚拟化需要确保其中的敏感指令（Sensitive Instructions）必须是特权指令（Privileged Instructions）的子集。

反例可以参考 x86 架构中的 POPF 指令（从栈加载标志寄存器 Flags）。

# 内存虚拟化（Speicher-Virtualisierung）

在正常的非虚拟化情况下，操作系统（OS）会直接管理物理内存并分配给不同的进程，利用前面学到的 Seitentabelle (Page Table)。但在虚拟化的情况下，Hypervisor 需要作为最高管理者（übergeordnete Instanz）负责内存资源分配，确保 Gast-BS 不能随意访问物理内存且只能 “看到” 分配给它的部分。

下面介绍内存虚拟化的 2 中方法：

影子页表（Shadow Page Table, SPT）
硬件辅助的二级地址转换（Second Level Address Translation, SLAT）

# 影子页表（Shadow Page Table, SPT）

在这个方法里一共存在三个内存抽象层：

物理内存（ Host-Physische Adressen, HPA ）
Hypervisor 对物理内存的抽象

即分配给 Gast-BS 的内存（ Gast-Physische Adressen ）。这些内存对于 Gast-BS 来说是连续的，但是在实际的物理内存里不一定连续。
虚拟内存（ Virtueller Speicher ）

Guest OS 维护自己的页表（这些页表不会被 MMU（内存管理单元）直接使用。），而 Hypervisor 维护影子页表（SPT）。为了保持页表的同步，Gast-BS 只能以只读（Read-Only）方式访问它的页表，任何写入页表的尝试都会被 Hypervisor 拦截（Trap），让 Hypervisor 好更新 Gast-BS 的页表与 SPT。

相当于影子页表是中间的那层页表。

SPT 的问题也很显而易见：管理起来非常复杂而且开销很高（hoher Overhead）。

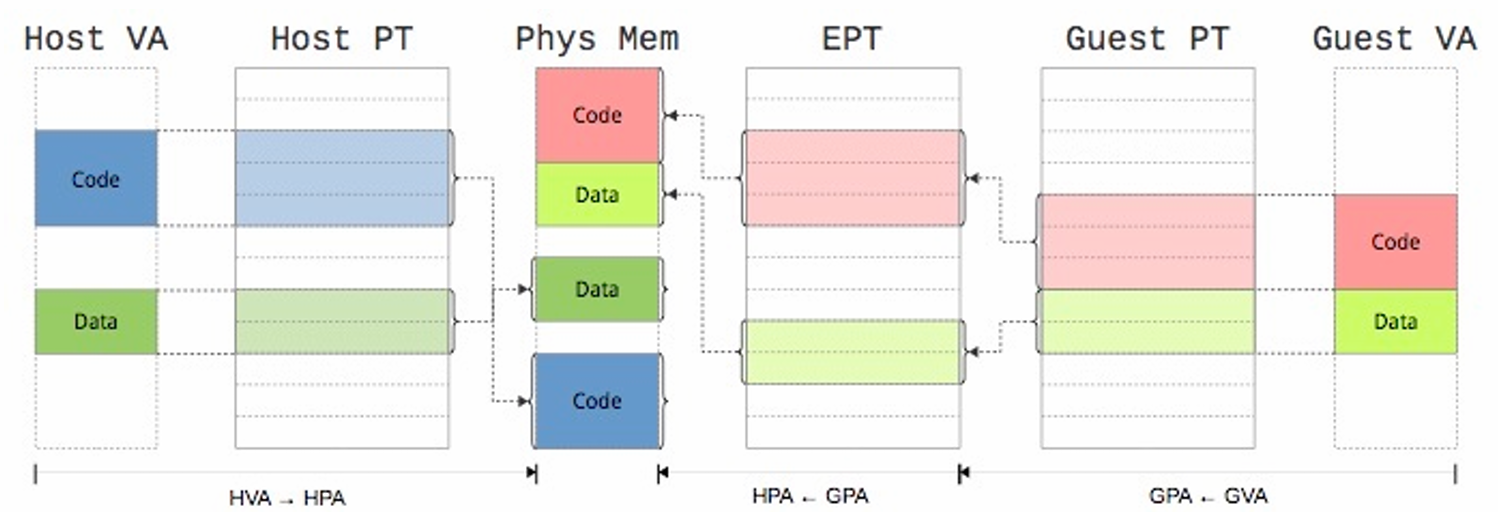

# 二级地址转换（Second Level Address Translation, SLAT）

SLAT 由 CPU 提供硬件支持，将 Gast-BS 看到的 Gast 物理地址 (Gast-Physische Adressen) 映射到主机物理地址 (HPA)。Hypervisor 仅在 Guest OS 访问未映射的地址时才介入，减少性能开销。

例子： Intel Extended Page Tables (EPT), AMD Nested Page Tables (NPT)

# 虚拟机的内存管理

跟进程管理的内存分配问题类似，我们也需要考虑该给每台虚拟机分配多少内存。

静态分配会导致不灵活，占用固定资源的问题。

动态分配的原理则是 ** 过量分配（Overcommitment） **（假设并非所有 VMs 同时需要全部已分配的内存。）但这样会在回收已分配的内存时碰到问题，因为 Hypervisor 无法知道哪些内存页是重要的，哪些可以释放。

为了解决这个问题我们可以使用 Ballooning (“balloon driver”)：Gast-BS 内部的软件与 Hypervisor 进行通信：（没有内存压力的虚拟机）释放内存（“气球放气”）；申请内存（” 给气球充气 “）。

# I/O 虚拟化（I/O-Virtualisierung）

介绍几种 I/O 虚拟化的技术：

# 完整虚拟化 / 仿真（Full Virtualization/Emulation）

Hypervisor 管理所有 Guest VM 的 I/O 请求，调度 I/O 资源。

Hypervisor 通过软件多路复用（ multiplext ）或仿真（emuliert）I/O 设备。

Hypervisor 会拦截 Guest VM 的 I/O 请求，并将其转发到物理 I/O 设备。

优势：

高效 Gemultiplexte I/O-Geräte sind effizient；
透明 Transparentes Geräte-Management。

问题：

实现起来太复杂；
Hypervisor 需要为多种 I/O 设备提供驱动程序。；
如果 I/O 设备完全仿真（Emulation），会产生较高的性能开销（Overhead）。

# 半虚拟化（Paravirtualization）

将 I/O 设备驱动分为两部分

使用 ** 拆分驱动架构（Split-Driver-Architektur） **

后端驱动（Backend-Treiber） ：运行在 Hypervisor 或 I/O 处理 VM 内，实际管理物理设备。
前端驱动（Frontend-Treiber） ：运行在 Gast-BS 内，与后端驱动通信。

优势：

开销更低（Geringer Overhead）；
更容易实现；
Guest OS 适配更灵活，可以通过已有驱动支持新设备。

问题：

Guest OS 需要额外修改或安装特定驱动。

# 设备域（Device Domains）

一台 VM 充当所有 I/O 设备的接口（在 Xen 中称为 Domain 0 或 "dom0"），其他 VMs 通过这台 VM 访问 I/O 设备，而不是直接访问硬件。

# 直接 I/O 访问（Direct I/O）

使用硬件支持的 I/O 设备多路复用（Multiplexing）。

I/O-MMU（I/O 内存管理单元） 负责管理 Guest VM 的设备内存：

负责 I/O 地址和中断（Interrupt）的映射。
隔离 DMA（直接内存访问）请求，防止 VMs 互相干扰。
优势：
- Guest VM 直接访问物理设备，提高 I/O 效率。
- 部分 I/O 处理由硬件完成，减少 Hypervisor 负担。

# 单根 I/O 虚拟化（Single Root I/O Virtualization, SR-IOV）

I/O 设备本身支持虚拟化，将一个物理设备拆分为多个虚拟功能（ Virtual Functions，VF），会绕过 Hypervisor 的 I/O 处理。

Gast VM 看到的是一个独立的 I/O 设备，但实际上它共享了同一个物理设备。

（感觉大部分虚拟化的技术都是通过减轻 Hypervisor 的负担来提高效率的）

# 进程虚拟机（Process Virtual Machines）

跟系统虚拟机不同的是，进程虚拟机（Process VM）只给单个（或者多个）进程提供虚拟运行环境，使应用程序可以独立于底层操作系统和硬件架构运行。

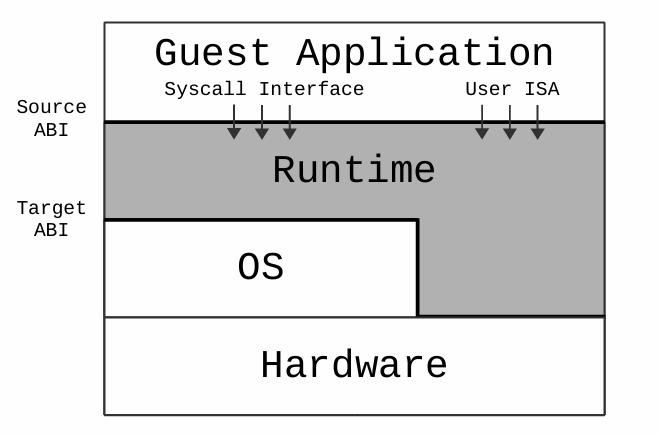

Runtime 会给用户空间进程（User-Space-Prozesse）提供虚拟运行环境，并且负责实现 ABI 接口（由系统调用接口（Systemcall Interface）和用户指令集架构（User-ISA）组成）。简单来讲就是 Runtime 需要负责转换 / 翻译 Systemcall 和 ISA 的指令。

对应用程序来说，整个 “系统” 由 ABI 接口决定，而不依赖底层硬件或操作系统。

Runtime 是类似于 Hypervisor 的中间层，但他们的核心作用之类的完全不一样。

进程虚拟机的优势：

仿真（Emulation） ：程序可以在不同 ISA（指令集架构）上运行。
平台无关性（Plattform-Unabhängigkeit） ：程序可以在不同 OS 运行。
性能优化（Performance-Optimierung） ：二进制优化器（Binary Optimizer）会优化代码。

** 高级语言虚拟机（High-Level-Language VMs, HLL VMs）** 作为进程虚拟机的一种，会提供一个与底层架构无关的虚拟 ISA（ Plattform-unabhängige virtuelle ISA），使得应用程序不依赖特定的操作系统（OS）和硬件架构。主要是为了运行高级编程语言的代码。

比如说 Java Virtual Machine (JVM) 可以解释和执行 Java 字节码（Java Bytecode），让 Java 代码可以在 Windows、Linux、Mac 等不同平台上运行。

如果多个进程需要共享资源并相互交互（interagieren），则通常使用操作系统级虚拟化（OS-level Virtualization）。

# 操作系统级虚拟化（OS-level-Virtualization）

操作系统级虚拟化（OS-level-Virtualization）可以运行多个隔离的应用进程，共享同一个操作系统（OS）。

# Container

Leichtgewichtige Virtualisierungsmöglichkeit 轻量化
stellen eine Laufzeitumgebung für User-Space-Prozesse bereit
BS wird nicht virtualisiert
Isolation von Prozessen möglich

Container 是 OS-Level Virtualization 的一种实现。

在传统的 Unix 操作系统中，一些资源是全局管理的，比如说 PID, UID (User ID), IP-Addresse, Host- und NIS-Domainnamen，使得具有 root 权限的进程可以访问和影响其他进程，带来安全隐患。所以希望将他们隔离开。

Namespaces 是 Container 的基础：抽象出对系统全局资源的访问（比如说 Filesystem-Mount-Points, Netzressourcen, PIDs, etc.），将所有进程拆成 disjoint subsets，使得每个 subset 里的进程会认为自己是整个系统中唯一的进程。

Jede Ressource ist eindeutig innerhalb eines Namespace-Containers

# Bestandteile von Container unter Linux

# Namespaces

作用：Benennung und Adressierung von Ressourcen，实现进程级别的资源隔离。

主要负责 隔离 。

在实际应用中，我们不总是需要隔离所有系统资源。因此，Linux 提供了多个独立的 Namespace，以实现更灵活的隔离方式，并避免不必要的资源浪费：

UTS : Unix Time Sharing (System)

Isolieren System-Identifier (z.B.Host- und Domainnamen 主机名和域名)

例如，在 Docker 容器中，每个容器可以拥有自己的主机名，而不会影响宿主机。
IPC : Inter-Process Communication

isolieren IPC-Ressourcen 隔离进程间通信、

例如，不同的容器不能访问彼此的共享内存和消息队列，提高安全性。
Network :

isolieren Netzressourcen 隔离网络设备、IP 地址、端口、路由表等，允许不同 Namespace 拥有独立的网络栈。
PID :

isolieren PID-Räume

Prozesse in unterschiedlichen PID-Namespaces können dieselbe PID haben, aber eindeutig innerhalb eines PID-Namespace

Es können verschachtelte (engl. nested) PID-Namespaces erstellt werden 可以套娃

在同一 PID 命名空间内，进程可以正常通信；在不同 PID 命名空间之间，父 Namespace 可以向子 Namespace 发送信号，但子 Namespace 不能影响父 Namespace。
Mount :

isolieren Mount-Points des Dateisystems 隔离文件系统挂载点，允许不同的 Namespace 看到不同的文件系统视图。

（在 Linux 中，挂载点（Mount Point）是指将一个文件系统连接到目录结构中的特定位置，使其内容可以通过该目录访问。）

挂载类型 (Mount-Typ)：
- Shared Mount 共享挂载：接收 + 传递

  该挂载点的 mount 和 umount 事件会在 Peer Group 之间传播。

  例如，在 Shared Mount 上挂载一个新目录，所有共享该挂载点的进程都会看到这个变更。
- Private Mount 私有挂载：不接收 + 不传递

  挂载点不会接收，也不会向对等组（Peer Groups）传递事件。 Der Mount-Point empfängt und leitet keine Events zu Peer Groups weiter.
- Slave Mount 从属挂载：接收 + 不传递

  Slave-Mount-Points empfangen Events von einer Master Peer Group.
- Unbinable Mount 不可绑定挂载：

  Ist ein Private Mount, der nicht gebunden (Bind Mount) werden kann. 不能被绑定的私人挂载。

  (Bind Mount 指的是允许将一个目录或文件挂载到另一个位置，使其在多个路径下可见。)
Peer Groups（对等组）：Peer Group 是一组共享 mount 事件的挂载点，当一个 Shared Mount 被创建时，它会被添加到某个 Peer Group。所有 Peer Group 内的挂载点都会同步 mount 和 umount 事件。
User :

isolieren User- und Group-IDs 隔离用户 ID 和权限

Erhöhte Privilegien sind nur innerhalb des User Namespace gültig.

können auch verschachtelte User-Namespaces erstellt werden. 套娃

例如，容器内的 root 实际上是宿主机的普通用户，增强安全性。

# Linux Control Groups (cgroups)

主要负责 限制 。

作用：

cgroups unterteilen Prozesse in hierarchische Gruppen 将进程划分为层次化的组
- 分配 (Allozieren) 和分发 ( verteilen ) 每一组的系统资源（CPU, 内存等）
- 资源由独立的 cgroup 子系统表示
- Jedes Subsystem verwaltet eine Hierarchie an Prozessgruppen
Accounting
- Überwacht Seiten, die von den Prozessgruppen verwendet werden 监控进程使用的内存
Kontrolle
- weiche Speichergrenzen

  确保内存页会被回收（但不是强制的，即在系统压力下会优先释放，但不会立即强制回收）
- harte Speichergrenzen

  会触发 Out-of-Memory-Killer
  - 所有该 cgroup 内的进程会被冻结。
  - OOM Killer 可能会终止进程或调整内存限制。
  - 如果内存使用量下降到限制以下，进程可以恢复运行。

# Secure Computing Mode (Seccomp)

用于限制进程可以执行的系统调用（System Calls）。

提供 3 种模式：

Disabled：

未启用，可以调用所有 System Call
Strict：

只能调用 4 个：read (), write (), exit () 和 sigreturn ()

（sigreturn () 是一个系统调用（syscall），用于从信号处理程序（signal handler）返回到被中断的进程上下文。）

调用其他的会触发 SIGKILL 信号。
Filter：

只能使用被过滤过的 System Call。

Filter 会基于 Berkeley Packet Filter (BPF)。

# 库操作系统（Library OS）

其实虚拟机（VM）和 Container 还是有些问题的：

通用性（Universell） ：内核（Kernel）并未针对特定应用进行优化。
额外开销（Overhead） ：包含未使用的组件，带来以下问题：
1. 镜像（Abbilder，指的是 VM 或容器的系统镜像（System Image），包含操作系统和应用程序的文件。）过大会导致部署（Deployment，指的是将 VM 或容器的镜像部署到运行环境中的过程。）变慢。
2. 攻击面（Angriffsfenster）过大，增加安全风险。
3. 容器通常只为一个用户提供一个应用，所以包含许多不必要的功能。

所以我们可以考虑将 VM 作为一个应用进行编译（即 Library OS），用于创建一个最小化、专门针对特定应用优化的虚拟机。

Library OS 会像一个库（Bibliothek）一样运行。在编译过程中，仅包含所需的功能，整个系统可以通过编译器进行优化。一般只会运行一个进程（但支持多线程）。

Library OS 的理念可以理解为：将每个应用程序所依赖的 OS (操作系统) 的 personality (特性) 作为 library (库) ，使其独立地运行在该应用程序的地址空间上。

这种 VM 被称为 Unikernel ，意味着所有执行都在内核模式（Kernel Mode）进行，并且只有一个地址空间，因为整个 Unikernel 就是一个单进程应用。

缺点：应用程序必须经常进行调整（angepasset werden），因为它们在内部调用其他应用程序，但架构不支持这种调用。核心原因就是不支持多个进程交互。
